Tại sao máy biến áp đấu sao tam giác?

Bạn thắc mắc "tại sao máy biến áp đấu sao tam giác"? Bài viết này từ Sài Gòn Sinco sẽ giải thích chi tiết nguyên lý, cấu tạo máy biến áp và lý do đằng sau các kiểu đấu nối phổ biến này, cùng các câu hỏi thường gặp giúp bạn hiểu rõ hơn.

Máy biến áp là gì?

Máy biến áp, hay còn gọi là transformer, là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ. Chức năng chính của nó là biến đổi một hệ thống dòng điện xoay chiều ở một cấp điện áp này thành một hệ thống dòng điện xoay chiều ở một cấp điện áp khác, trong khi vẫn giữ nguyên tần số. Nói một cách đơn giản, máy biến áp có thể tăng điện áp (máy biến áp tăng áp) hoặc giảm điện áp (máy biến áp hạ áp) để phù hợp với yêu cầu truyền tải và sử dụng điện năng. Chúng đóng vai trò vô cùng quan trọng trong hệ thống điện, từ các nhà máy phát điện, lưới truyền tải, trạm phân phối cho đến các thiết bị điện dân dụng và công nghiệp.

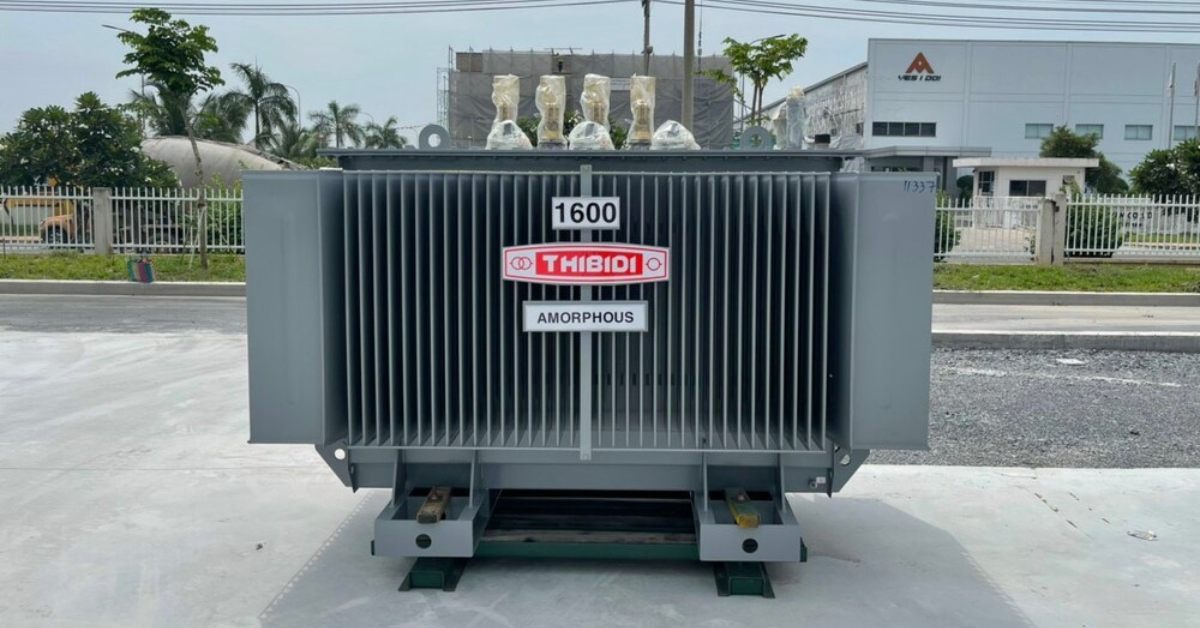

Máy biến áp là gì

Cấu tạo của máy biến áp

Một máy biến áp điển hình, dù là loại nhỏ dùng trong gia đình hay loại công suất lớn trong các trạm biến áp, thường bao gồm ba thành phần chính:

Lõi thép

Đây là bộ phận được làm từ các lá thép kỹ thuật điện (có hàm lượng silic cao, được xử lý đặc biệt) ghép lại với nhau. Lõi thép có nhiệm vụ tạo ra một mạch từ khép kín để dẫn từ thông do cuộn dây sơ cấp sinh ra đến cuộn dây thứ cấp. Việc sử dụng các lá thép mỏng ghép cách điện với nhau giúp giảm thiểu tổn thất do dòng điện xoáy gây ra, từ đó nâng cao hiệu suất của máy. Lõi thép có thể có nhiều hình dạng khác nhau, nhưng phổ biến nhất là dạng EI, UI, hoặc dạng hình xuyến (toroidal).

Dây quấn

Máy biến áp thường có ít nhất hai cuộn dây dẫn điện, được gọi là cuộn sơ cấp và cuộn thứ cấp. Các cuộn dây này được quấn quanh lõi thép và cách điện với nhau cũng như với lõi thép.

• Cuộn sơ cấp: Là cuộn dây nhận năng lượng điện từ nguồn vào (với điện áp U1).

• Cuộn thứ cấp: Là cuộn dây cung cấp năng lượng điện ra tải (với điện áp U2). Số vòng dây của cuộn sơ cấp (N1) và cuộn thứ cấp (N2) quyết định tỷ số biến áp: U1/U2 ≈ N1/N2. Dây quấn thường được làm bằng đồng hoặc nhôm, tùy thuộc vào yêu cầu về hiệu suất và chi phí.

Vỏ máy

Đối với các máy biến áp công suất lớn hoặc máy biến áp ngâm dầu, vỏ máy là một thùng chứa bằng kim loại, bên trong chứa lõi thép, dây quấn và dầu cách điện (dầu biến áp). Vỏ máy không chỉ bảo vệ các bộ phận bên trong khỏi tác động của môi trường mà còn có vai trò tản nhiệt cho máy. Các máy biến áp khô loại nhỏ có thể không cần vỏ máy phức tạp như vậy.

Ngoài ra, tùy thuộc vào kích thước và loại máy biến áp, có thể có thêm các bộ phận phụ trợ khác như sứ cách điện đầu vào/ra, bộ điều chỉnh điện áp dưới tải, hệ thống làm mát (quạt, bộ tản nhiệt), thiết bị bảo vệ (rơ le gas, rơ le nhiệt), bình dầu phụ, v.v. Tuy nhiên, lõi thép và dây quấn là hai thành phần cốt lõi tạo nên chức năng biến đổi điện áp của máy.

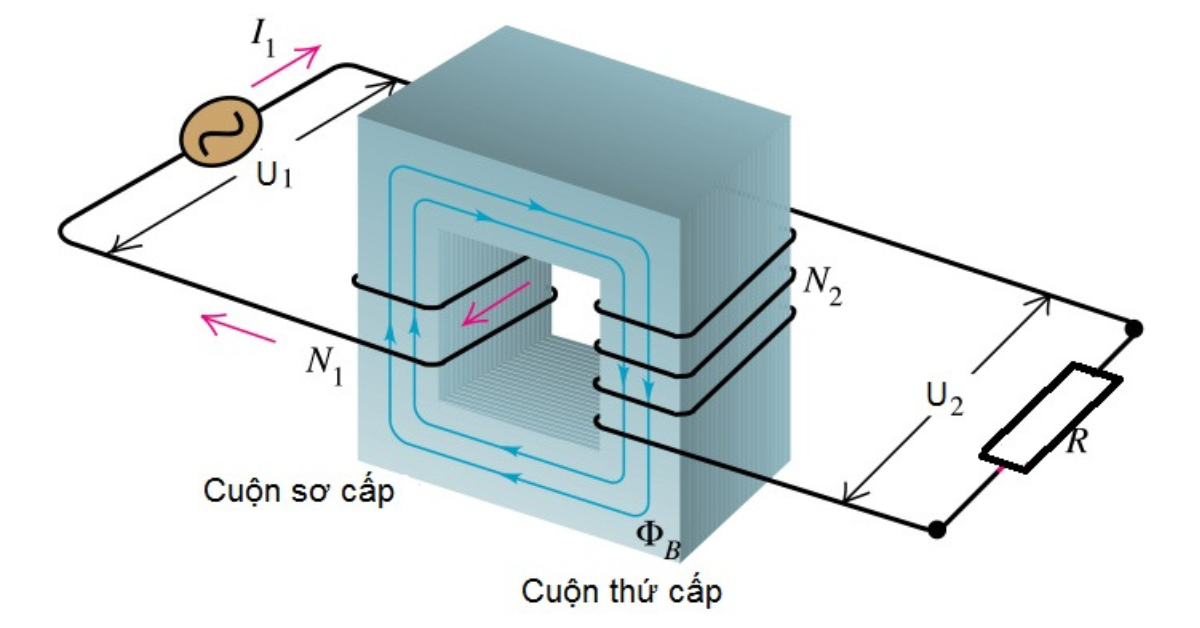

Cấu tạo của máy biến áp

Tại sao máy biến áp lại được đấu sao tam giác?

Việc đấu nối máy biến áp theo kiểu sao – tam giác (Y-Δ) không phải là ngẫu nhiên mà mang lại nhiều lợi ích kỹ thuật quan trọng, giúp tối ưu hóa hoạt động và độ an toàn của thiết bị. Dưới đây là những lý do chính:

Tạo điểm trung tính để nối đất và cấp nguồn 3 pha 4 dây

Khi một phía của máy biến áp (thường là cuộn sơ cấp) được đấu theo hình sao (Y), chúng ta có thể dễ dàng lấy ra dây trung tính. Dây trung tính này sau đó có thể được nối đất, đóng vai trò cực kỳ quan trọng trong việc bảo vệ an toàn cho hệ thống và người sử dụng. Hơn nữa, nó cho phép cung cấp nguồn điện 3 pha 4 dây, rất linh hoạt cho các lưới điện phân phối và các thiết bị tiêu thụ cần sử dụng cả điện áp pha (ví dụ 220V) và điện áp dây (ví dụ 380V).

Triệt tiêu dòng thứ tự không và sóng hài bậc ba

Cuộn dây được đấu theo hình tam giác (Δ) ở phía còn lại (thường là cuộn thứ cấp) có một tác dụng đặc biệt: nó tạo ra một vòng khép kín để "bẫy" và triệt tiêu các thành phần từ thông không mong muốn, cụ thể là từ thông thứ tự không và từ thông bậc ba. Những từ thông này thường xuất hiện do tính chất phi tuyến của các thiết bị tải hoặc của chính mạch từ trong máy biến áp. Nếu không có cuộn tam giác này, chúng sẽ không có lối thoát và buộc phải lưu thông qua các bộ phận kim loại bên ngoài như vỏ máy, bu-lông hay khung máy. Điều này sẽ gây ra những hậu quả nghiêm trọng như máy bị rung lắc mạnh, phát ra tiếng ồn lớn, và nóng lên bất thường, từ đó làm giảm tuổi thọ của máy và tiềm ẩn nguy cơ mất an toàn.

Cải thiện độ ổn định và giảm sự cố trong hệ thống

Sự kết hợp giữa đấu sao và tam giác giúp máy biến áp vận hành một cách ổn định hơn. Nó cũng góp phần giảm thiểu các sự cố có thể phát sinh do nhiễu từ trường hoặc tình trạng mất cân bằng tải trong hệ thống điện.

Tóm lại, kiểu đấu nối sao – tam giác là một giải pháp kỹ thuật thông minh và hiệu quả. Nó không chỉ đảm bảo máy biến áp hoạt động an toàn, ổn định, giảm thiểu rung động và tiếng ồn, mà còn mang lại sự linh hoạt cần thiết để đáp ứng các yêu cầu đa dạng về sử dụng điện trong hệ thống.

Tại sao máy biến áp lại được đấu sao tam giác

Câu hỏi thường gặp

Liên quan đến việc đấu nối sao tam giác của máy biến áp, có một số câu hỏi thường được nhiều người quan tâm.

Tại sao phía cao áp thường được đấu hình sao, còn phía hạ áp đấu hình tam giác?

Đây là một cấu hình rất phổ biến (ví dụ Y/Δ) trong các máy biến áp phân phối hoặc máy biến áp tăng áp tại nhà máy điện. Lý do chính là:

• Phía cao áp đấu Sao (Y): Như đã đề cập, việc đấu sao giúp giảm điện áp trên mỗi cuộn dây pha. Điều này làm giảm yêu cầu về mức độ cách điện cho từng pha, giúp tiết kiệm chi phí vật liệu cách điện và làm cho việc chế tạo máy biến áp ở cấp điện áp cao trở nên dễ dàng hơn. Đồng thời, điểm trung tính của cuộn sao phía cao áp thường được nối đất trực tiếp hoặc qua một tổng trở, giúp hạn chế quá điện áp và tăng cường an toàn cho hệ thống.

• Phía hạ áp đấu Tam giác (Δ): Ở phía hạ áp, dòng điện thường lớn hơn. Đấu tam giác cho phép dòng điện pha nhỏ hơn dòng điện dây, nhờ đó có thể sử dụng dây quấn có tiết diện nhỏ hơn cho mỗi pha, tiết kiệm chi phí vật liệu dẫn điện. Quan trọng hơn, cuộn tam giác phía hạ áp có khả năng khử sóng hài bậc ba hiệu quả, cải thiện chất lượng điện năng cung cấp cho tải. Nó cũng chịu tải không đối xứng tốt hơn.

Tuy nhiên, cũng có trường hợp ngược lại (Δ/Y), ví dụ như các máy biến áp hạ áp trong trạm phân phối cung cấp cho các hộ tiêu thụ cần cả điện 3 pha và 1 pha (có dây trung tính).

Có thể sử dụng kiểu đấu sao tam giác cho mọi loại máy biến áp không?

Không hẳn là mọi loại. Việc lựa chọn kiểu đấu dây (sao, tam giác, hoặc các tổ hợp) phụ thuộc vào nhiều yếu tố:

• Loại máy biến áp: Máy biến áp một pha không có khái niệm đấu sao hay tam giác như máy ba pha. Máy biến áp tự ngẫu có cách đấu dây riêng.

• Cấp điện áp: Như đã phân tích, cấp điện áp cao hay thấp ảnh hưởng đến lựa chọn kiểu đấu để tối ưu cách điện và tiết diện dây.

• Đặc tính tải: Tải có cần dây trung tính không? Tải có đối xứng không? Tải có nhạy cảm với sóng hài không?

• Yêu cầu hệ thống: Có cần góc lệch pha cụ thể không? Yêu cầu về nối đất?

• Tiêu chuẩn và quy định: Các tiêu chuẩn ngành điện cũng có thể đưa ra các khuyến nghị hoặc yêu cầu về tổ đấu dây cho từng ứng dụng cụ thể.

Kiểu đấu sao tam giác ảnh hưởng thế nào đến hiệu suất và tổn thất điện năng?

Bản thân kiểu đấu nối không ảnh hưởng trực tiếp lớn đến hiệu suất nếu máy được thiết kế đúng. Hiệu suất chủ yếu phụ thuộc vào chất lượng vật liệu (lõi thép, dây quấn) và thiết kế tối ưu. Tuy nhiên, việc đấu tam giác giúp khử sóng hài bậc ba, qua đó có thể gián tiếp giảm tổn thất do sóng hài gây ra trong toàn hệ thống, góp phần cải thiện hiệu quả chung.

Qua bài viết này của Sài Gòn Sinco, hy vọng bạn đã hiểu rõ hơn tại sao máy biến áp lại được đấu sao tam giác. Đây là một quyết định kỹ thuật mang tính chiến lược, nhằm tối ưu hóa hiệu suất, đảm bảo an toàn và nâng cao chất lượng điện năng cho toàn hệ thống.
