Thang máng cáp là gì? Phân loại, ưu điểm và cách lựa chọn

Thang máng cáp đóng vai trò quan trọng trong việc quản lý và bảo vệ hệ thống dây điện, đặc biệt trong các công trình xây dựng hiện đại. Việc hiểu rõ khái niệm, chức năng và cách lựa chọn thang máng cáp phù hợp sẽ giúp đảm bảo an toàn, tính thẩm mỹ và hiệu quả cho toàn bộ hệ thống điện. Trong bài viết này, Saigon Sinco sẽ mang đến cho bạn cẩm nang chi tiết về các loại thang máng cáp phổ biến, hỗ trợ đưa ra quyết định chính xác và tối ưu nhất cho công trình.

Thang máng cáp là gì?

Thang máng cáp (còn được biết đến với tên tiếng Anh là Cable Tray System) là một hệ thống giá đỡ chuyên dụng, được sử dụng để đỡ, sắp xếp, bảo vệ và quản lý các loại dây cáp điện, cáp tín hiệu trong các công trình xây dựng. Hệ thống này bao gồm nhiều thành phần khác nhau, được lắp đặt cùng nhau để tạo thành một mạng lưới đi dây có tổ chức, gọn gàng và an toàn.

Vai trò của thang máng cáp rất quan trọng trong cả công trình dân dụng lẫn công nghiệp. Nó giúp bảo vệ dây cáp khỏi các tác động cơ học từ bên ngoài như va đập, cọ xát. Đồng thời, hệ thống này còn giúp tiết kiệm không gian, tăng tính thẩm mỹ và đặc biệt là tạo điều kiện thuận lợi cho việc bảo trì, sửa chữa hoặc thêm bớt dây cáp khi cần.

Việc sử dụng thang máng cáp đã trở thành tiêu chuẩn trong nhiều dự án xây dựng lớn, từ các tòa nhà văn phòng, trung tâm thương mại cho đến các nhà máy, khu công nghiệp, mang lại nhiều lợi ích vượt trội.

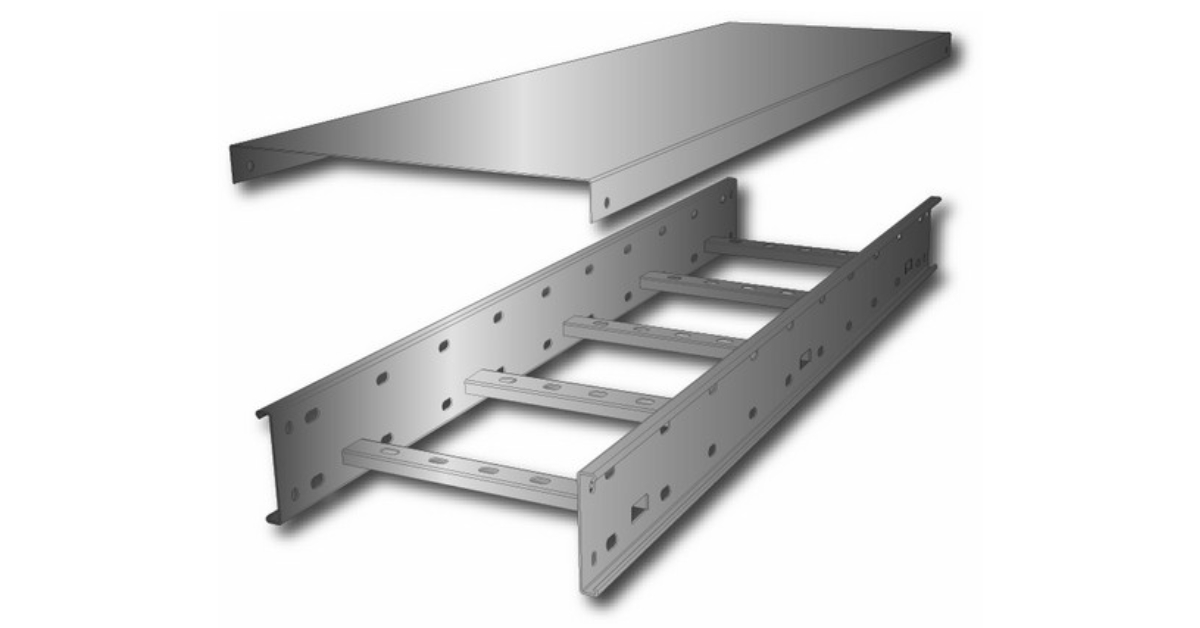

Thang máng cáp

Phân biệt các thành phần chính trong hệ thống thang máng cáp

Mặc dù thường được gọi chung là thang máng cáp, nhưng thực tế, hệ thống này được cấu tạo từ ba thành phần chính với những đặc điểm và ứng dụng riêng biệt. Việc phân biệt rõ ràng sẽ giúp bạn lựa chọn đúng loại phù hợp cho từng mục đích cụ thể.

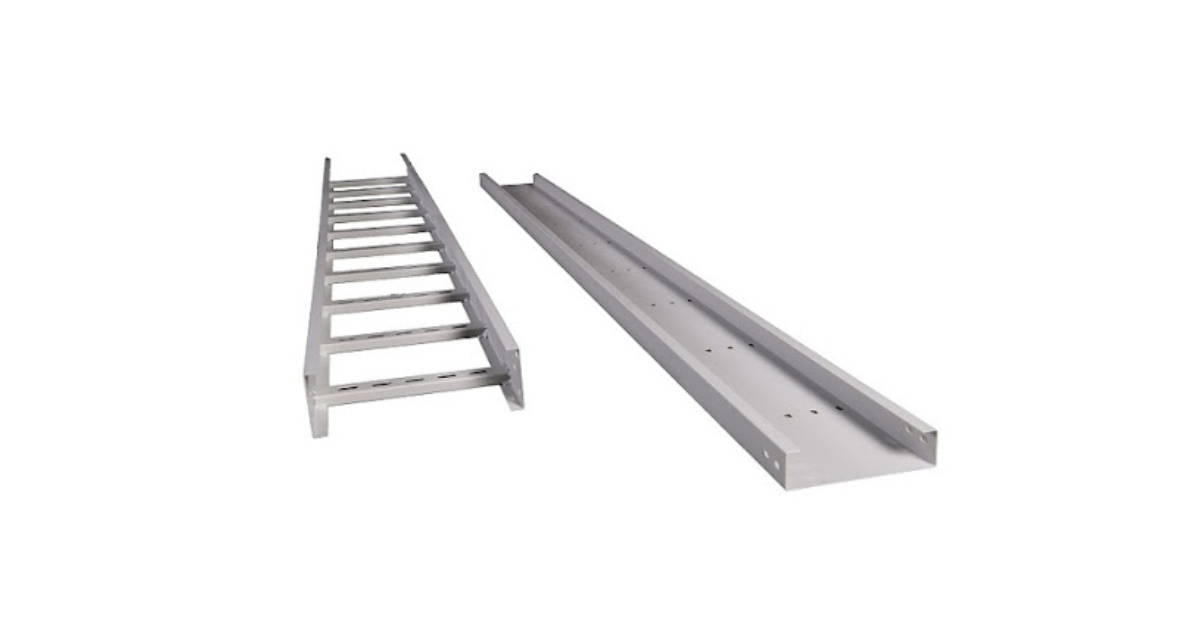

Thang cáp (Cable Ladder)

• Định nghĩa: Thang cáp có cấu trúc giống như một chiếc thang với hai bên thành và các thanh ngang (bậc thang) nối liền.

• Đặc điểm:

  • Thiết kế hở: Cấu trúc dạng hở giúp không khí lưu thông tối đa, giúp tản nhiệt hiệu quả cho các loại cáp điện có công suất lớn, tránh hiện tượng quá nhiệt gây chập cháy.

  • Tải trọng cao: Khả năng chịu tải trọng lớn, phù hợp để đỡ các bó cáp nặng.

  • Lắp đặt nhanh: Dễ dàng lắp đặt và cố định cáp bằng các phụ kiện kẹp chuyên dụng.

• Ứng dụng: Thường được sử dụng trong các nhà máy sản xuất, xưởng công nghiệp, trung tâm dữ liệu hoặc các khu vực cần đi nhiều đường cáp điện lớn.

Máng cáp (Cable Trunking)

• Định nghĩa: Máng cáp là một loại máng hình hộp, có nắp đậy kín.

• Đặc điểm:

  • Thiết kế kín: Giúp bảo vệ dây cáp hoàn toàn khỏi bụi bẩn, nước và các tác động bên ngoài.

  • Thẩm mỹ cao: Bề mặt trơn, gọn gàng, phù hợp cho những nơi yêu cầu cao về mặt thẩm mỹ.

  • Ít tản nhiệt: Vì thiết kế kín nên khả năng tản nhiệt hạn chế hơn so với thang cáp.

• Ứng dụng: Thường dùng để đi cáp trong các tòa nhà văn phòng, trung tâm thương mại, khu chung cư hoặc những nơi cần bảo vệ các dây dẫn khỏi các yếu tố môi trường.

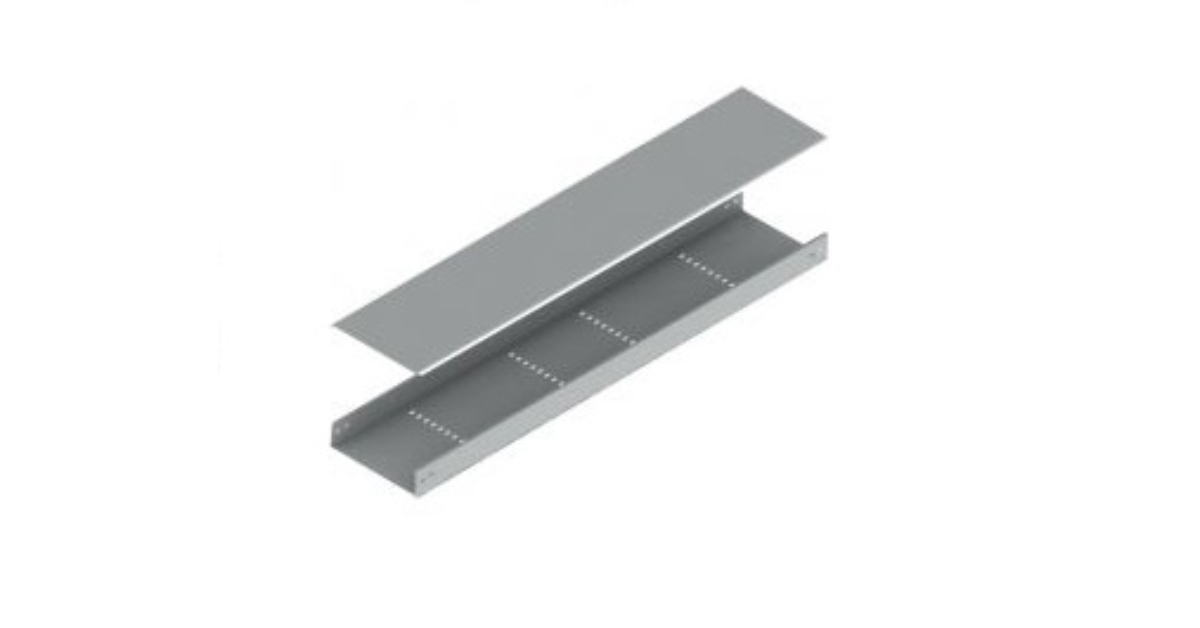

Máng cáp (Cable Trunking)

Khay cáp (Cable Tray)

• Định nghĩa: Khay cáp có cấu tạo dạng tấm đáy đục lỗ (perforated) hoặc dạng lưới (wire mesh).

• Đặc điểm:

  • Thông thoáng: Có các lỗ nhỏ trên bề mặt, giúp thông thoáng và tản nhiệt tốt hơn máng cáp.

  • Trọng lượng nhẹ: Thiết kế đục lỗ giúp giảm trọng lượng sản phẩm, thuận tiện cho việc lắp đặt.

  • Linh hoạt: Dễ dàng cắt, uốn cong và điều chỉnh tại công trình.

• Ứng dụng: Được sử dụng rộng rãi trong các công trình dân dụng và thương mại, nơi yêu cầu sự kết hợp giữa bảo vệ cáp và khả năng tản nhiệt vừa phải.

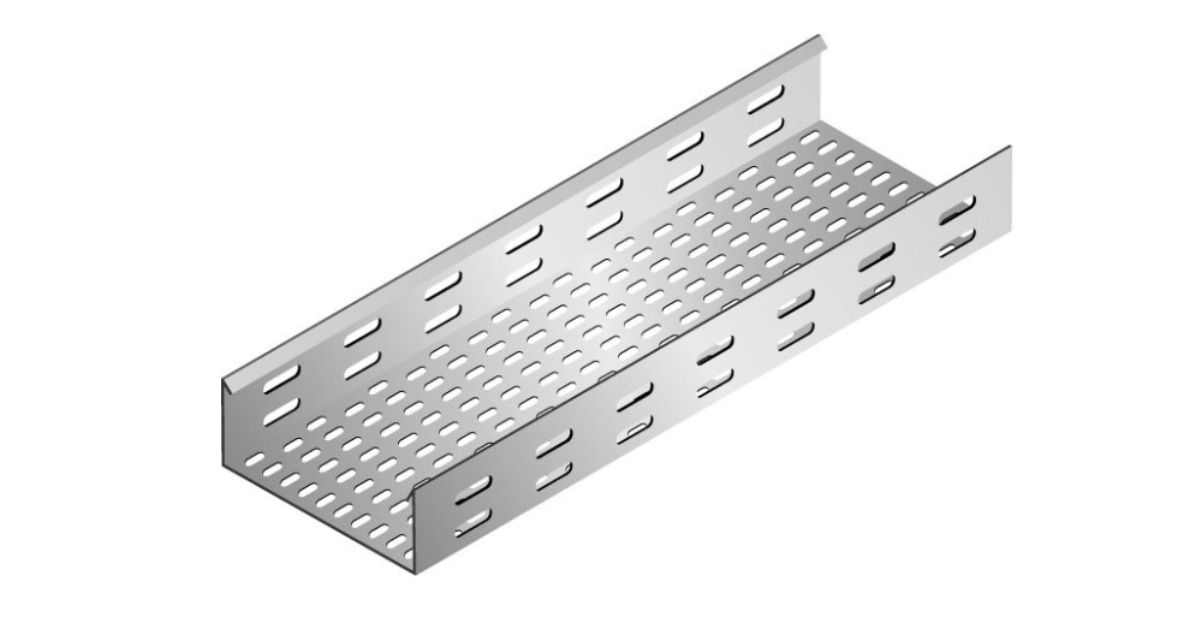

Khay cáp (Cable Tray)

Lợi ích và ưu điểm thang máng cáp

Hệ thống thang máng cáp mang lại nhiều lợi ích vượt trội so với các phương pháp đi dây truyền thống (như đi dây âm tường hoặc trong ống ruột gà). Các lợi ích này không chỉ giúp tối ưu hóa quá trình thi công mà còn đảm bảo an toàn và hiệu quả lâu dài cho hệ thống điện.

• Tăng tính an toàn: Đây là ưu điểm quan trọng nhất. Thang máng cáp giúp bảo vệ dây điện khỏi các tác nhân bên ngoài như va đập, động vật gặm nhấm, và các yếu tố môi trường như nước, bụi bẩn, hóa chất. Điều này làm giảm đáng kể nguy cơ chập cháy, rò rỉ điện, đảm bảo an toàn cho cả người và tài sản.

• Tiết kiệm không gian và thẩm mỹ: Thay vì đi dây lộn xộn, hệ thống thang máng cáp giúp sắp xếp toàn bộ dây dẫn một cách gọn gàng, có tổ chức và khoa học. Điều này không chỉ tiết kiệm không gian lắp đặt mà còn tạo nên một cái nhìn chuyên nghiệp, hiện đại cho công trình.

• Linh hoạt và dễ dàng bảo trì: Khi cần sửa chữa, bảo trì, hoặc bổ sung thêm dây cáp, người thợ có thể dễ dàng tiếp cận và thao tác mà không cần phải đục tường hay tháo dỡ phức tạp. Điều này giúp tiết kiệm thời gian, công sức và chi phí bảo trì đáng kể.

• Hỗ trợ tản nhiệt hiệu quả: Với thiết kế hở hoặc có lỗ, thang máng cáp giúp không khí lưu thông tốt, hỗ trợ tản nhiệt cho các loại cáp điện tải dòng cao. Điều này giúp ngăn ngừa hiện tượng quá nhiệt, làm tăng tuổi thọ của dây cáp và toàn bộ hệ thống.

• Phù hợp với nhiều công trình: Từ nhà máy công nghiệp, trung tâm thương mại đến các tòa nhà văn phòng, hệ thống thang máng cáp đều có thể được tùy chỉnh để phù hợp với từng yêu cầu cụ thể, bao gồm cả việc đi dây trên trần nhà, dưới sàn hoặc dọc theo tường.

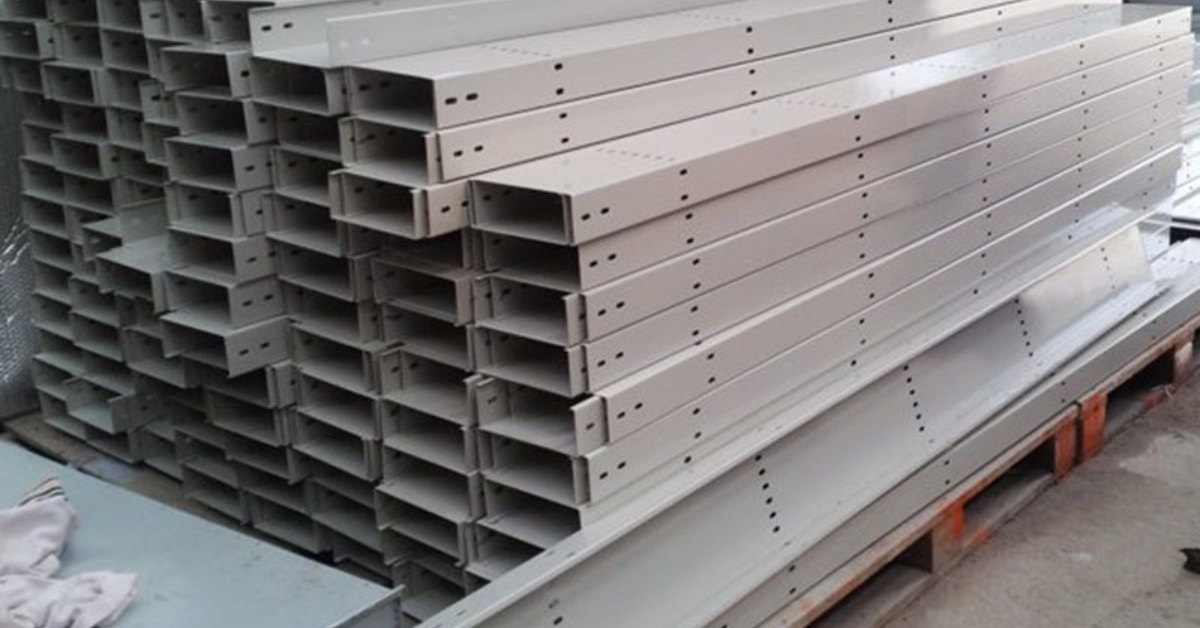

Thang máng cáp

Các loại vật liệu và lớp phủ bề mặt phổ biến

Vật liệu và lớp phủ bề mặt là yếu tố quyết định độ bền, khả năng chống ăn mòn và chi phí của thang máng cáp. Tùy thuộc vào môi trường lắp đặt, bạn có thể lựa chọn một trong các loại sau:

• Thang máng cáp sơn tĩnh điện:

  • Đặc điểm: Bề mặt được phủ một lớp sơn tĩnh điện, mang lại tính thẩm mỹ cao, đa dạng về màu sắc và khả năng chống ăn mòn ở mức độ vừa phải.

  • Ứng dụng: Thường được sử dụng trong các môi trường khô ráo, trong nhà như văn phòng, trung tâm thương mại.

• Thang máng cáp mạ kẽm điện phân:

  • Đặc điểm: Bề mặt được phủ một lớp kẽm mỏng bằng phương pháp điện phân, có bề mặt sáng bóng, đẹp mắt.

  • Ứng dụng: Phù hợp với các công trình dân dụng, thương mại, môi trường ít chịu tác động của thời tiết.

• Thang máng cáp mạ kẽm nhúng nóng:

  • Đặc điểm: Được nhúng vào bể kẽm nóng chảy, tạo ra một lớp kẽm dày, bền và có khả năng chống ăn mòn vượt trội.

  • Ứng dụng: Lựa chọn tối ưu cho các công trình ngoài trời, khu vực ven biển, môi trường ẩm ướt, hóa chất.

• Thang máng cáp Inox (thép không gỉ):

  • Đặc điểm: Chế tạo từ vật liệu Inox (SUS201, SUS304, SUS316) nên có khả năng chống ăn mòn, gỉ sét tuyệt vời, bề mặt sáng bóng, dễ vệ sinh.

  • Ứng dụng: Thích hợp cho các môi trường đặc biệt như nhà máy thực phẩm, dược phẩm, bệnh viện, phòng sạch hoặc các khu vực ven biển.Thang máng cáp

• Thang máng cáp tôn ZAM:

  • Đặc điểm: Tôn ZAM là loại thép mạ hợp kim nhôm-kẽm-magie, có khả năng chống ăn mòn cao hơn nhiều so với mạ kẽm nhúng nóng.

  • Ứng dụng: Phù hợp với các công trình đòi hỏi độ bền cao và khả năng chống ăn mòn vượt trội.

Cách chọn thang máng cáp phù hợp với công trình

Để hệ thống thang máng cáp phát huy tối đa hiệu quả, việc lựa chọn sản phẩm phù hợp là vô cùng quan trọng. Bạn cần cân nhắc các yếu tố dưới đây để đưa ra quyết định đúng đắn.

a. Dựa vào môi trường lắp đặt

• Môi trường trong nhà, khô ráo: Đối với các tòa nhà văn phòng, khu chung cư, bạn nên chọn thang máng cáp sơn tĩnh điện hoặc mạ kẽm điện phân. Những loại này có tính thẩm mỹ cao, giá thành hợp lý và đủ khả năng bảo vệ cáp trong môi trường ổn định.

• Môi trường ngoài trời, ẩm ướt: Các công trình như nhà máy, khu công nghiệp, trạm biến áp, bạn cần chọn thang máng cáp mạ kẽm nhúng nóng hoặc inox. Những loại này có khả năng chống ăn mòn vượt trội, chịu được tác động của mưa, nắng và các yếu tố môi trường khác.

• Môi trường đặc biệt: Đối với các khu vực có hóa chất, môi trường dễ cháy nổ, yêu cầu vệ sinh cao như nhà máy thực phẩm, dược phẩm, bạn bắt buộc phải sử dụng thang máng cáp inox để đảm bảo an toàn tuyệt đối.

b. Dựa vào tải trọng và loại cáp

• Tải trọng nặng: Nếu hệ thống cần đi nhiều đường cáp điện lớn, có trọng lượng nặng, bạn nên chọn thang cáp (Cable Ladder). Cấu trúc dạng thang của nó giúp chịu tải tốt và tản nhiệt hiệu quả.

• Tải trọng nhẹ: Đối với các đường cáp mạng, cáp tín hiệu, hoặc các bó cáp có trọng lượng nhẹ, bạn có thể sử dụng khay cáp (Cable Tray) hoặc máng cáp (Cable Trunking) để tiết kiệm chi phí và dễ dàng lắp đặt.

c. Dựa vào thẩm mỹ và chi phí

• Thẩm mỹ: Nếu công trình yêu cầu cao về mặt thẩm mỹ, bạn có thể chọn thang máng cáp sơn tĩnh điện với màu sắc phù hợp.

• Chi phí: Lựa chọn vật liệu phù hợp với ngân sách của dự án. Mạ kẽm điện phân hoặc sơn tĩnh điện có giá thành thấp nhất, sau đó đến mạ kẽm nhúng nóng và đắt nhất là inox.

Thang máng cáp

Ứng dụng của thang máng cáp trong thực tế

Thang máng cáp được ứng dụng rộng rãi trong nhiều loại hình công trình khác nhau, nhờ những ưu điểm vượt trội về khả năng quản lý và bảo vệ hệ thống cáp.

• Công trình công nghiệp:

  • Nhà máy sản xuất, xưởng: Sử dụng để đi dây cáp điện động lực cho máy móc, thiết bị sản xuất, đảm bảo an toàn và dễ dàng bảo trì.

  • Trung tâm dữ liệu (Data Center): Nơi có mật độ dây cáp rất lớn, thang máng cáp giúp sắp xếp gọn gàng, hỗ trợ tản nhiệt và dễ dàng quản lý.

• Công trình dân dụng và thương mại:

  • Tòa nhà văn phòng, chung cư: Dùng để đi dây điện, dây cáp mạng, cáp camera, giúp không gian gọn gàng và chuyên nghiệp.

  • Trung tâm thương mại, siêu thị: Lắp đặt trên trần nhà hoặc dọc theo tường để quản lý các đường dây điện chiếu sáng, điều hòa, hệ thống an ninh.

• Công trình hạ tầng:

  • Hệ thống giao thông: Sử dụng để đi dây tín hiệu đèn giao thông, hệ thống giám sát.

  • Nhà ga, sân bay: Đảm bảo hệ thống điện, tín hiệu hoạt động ổn định và an toàn.

• Các ứng dụng chuyên biệt:

    Như vậy, việc nắm rõ và lựa chọn các loại thang máy cáp phù hợp là yếu tố then chốt để xây dựng một hệ thống điện an toàn và hiệu quả. Việc đầu tư đúng đắn ngay từ đầu không chỉ tối ưu chi phí mà còn đảm bảo sự bền vững cho công trình trong dài hạn.

    Hãy để Saigon Sinco trở thành đối tác tin cậy của bạn. Chúng tôi chuyên sản xuất và cung cấp các loại thang máng cáp, khay cáp, phụ kiện chất lượng cao, đạt tiêu chuẩn quốc tế. Liên hệ ngay với chúng tôi để nhận được tư vấn chuyên sâu và giải pháp tốt nhất cho công trình của bạn!
