Cách đọc thông số trên dây điện Cadivi chuẩn nhất

Mọi thông số in trên dây điện Cadivi đều có ý nghĩa quan trọng về kỹ thuật và an toàn. Bài viết này của Sài Gòn Sinco sẽ là cẩm nang chi tiết, hướng dẫn bạn đọc hiểu chính xác từng ký hiệu để trở thành người lựa chọn thông thái, đảm bảo an toàn tuyệt đối cho hệ thống điện.

Các ký hiệu chung thường thấy trên dây cáp điện Cadivi

Khi cầm một đoạn dây điện Cadivi trên tay, điều đầu tiên bạn thấy là một dòng chữ in liền mạch chạy dọc theo thân dây. Dòng chữ này không phải là những ký tự ngẫu nhiên, mà chính là "chứng minh nhân dân" của sợi dây, cung cấp toàn bộ thông tin quan trọng về nó. Trước khi đi vào chi tiết, hãy cùng Sài Gòn Sinco nhận diện những ký hiệu chung, xuất hiện trên hầu hết các sản phẩm:

• CADIVI: Đây là ký hiệu nhận diện thương hiệu của nhà sản xuất, Công ty Cổ phần Dây Cáp điện Việt Nam. Sự hiện diện của logo và tên thương hiệu là dấu hiệu đầu tiên để xác định sản phẩm chính hãng.

• TCVN xxxx : xxxx: Đây là ký hiệu cho biết sản phẩm được sản xuất và kiểm định chất lượng theo Tiêu chuẩn Quốc gia Việt Nam. Các con số đi kèm chỉ rõ số hiệu tiêu chuẩn cụ thể được áp dụng cho loại dây đó, là một sự bảo chứng về chất lượng và độ an toàn.

• Năm sản xuất: Thường được in trên dây để người dùng biết được thời gian sản xuất của sản phẩm.

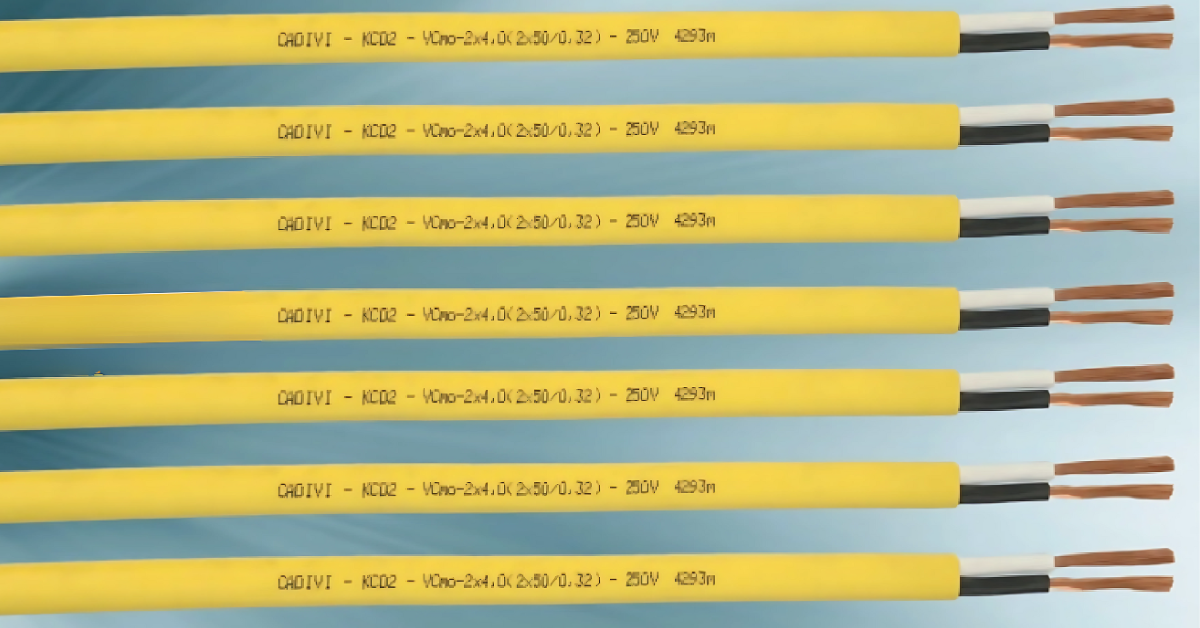

Các ký hiệu chung thường thấy trên dây cáp điện Cadivi

Hướng dẫn đọc thông số chi tiết trên dây điện Cadivi

Đây chính là phần quan trọng nhất, giúp bạn hiểu cặn kẽ ý nghĩa đằng sau mỗi ký tự kỹ thuật. Chúng ta sẽ "bóc tách" một chuỗi ký hiệu ví dụ để phân tích từng thành phần. Hãy tưởng tượng bạn đang đọc dòng chữ: "CADIVI CVV - 4x2.5 (450/750V) TCVN 5935-1/IEC 60502-1".

Ký hiệu loại dây cáp điện Cadivi

Phần chữ cái đầu tiên (CVV) cho biết cấu trúc và vật liệu của dây. Đây là cách đọc:

• C: Ký hiệu cho lõi dẫn bằng Đồng (Copper). Nếu là lõi Nhôm, ký hiệu sẽ là A (Aluminium).

• V: Ký hiệu cho lớp vỏ cách điện làm bằng nhựa PVC.

• X: Ký hiệu cho lớp vỏ cách điện làm bằng XLPE, một loại nhựa cao cấp hơn có khả năng chịu nhiệt và cách điện tốt hơn PVC.

Ghép lại, chúng ta có các loại phổ biến như:

• CV: Dây 1 lõi đồng, cách điện bằng PVC.

• CVV: Cáp có các lõi ruột đồng (C), mỗi lõi được bọc cách điện PVC (V), và toàn bộ được bọc chung trong một lớp vỏ bảo vệ cũng bằng PVC (V).

• CXV: Cáp có các lõi ruột đồng (C), mỗi lõi được bọc cách điện XLPE (X), và toàn bộ được bọc chung trong một lớp vỏ bảo vệ bằng PVC (V).

Ký hiệu tiết diện dây cáp và cấu trúc ruột dẫn

Phần tiếp theo (4x2.5) cho biết số lượng lõi và kích thước của chúng.

• Số đứng trước dấu "x" (số 4): Thể hiện số lượng lõi dây bên trong. Trong ví dụ này là 4 lõi. Nếu là dây đơn thì sẽ không có ký hiệu này.

• Số đứng sau dấu "x" (số 2.5): Thể hiện tiết diện mặt cắt của ruột dẫn điện, đơn vị tính là milimét vuông (mm²). Tiết diện càng lớn, dây có khả năng chịu tải càng cao.

Ngoài ra, cấu trúc ruột dẫn còn có thể được thể hiện qua ký hiệu:

• Ruột dẫn đặc (1 sợi): Thường không có ký hiệu riêng, hoặc được hiểu ngầm đối với các loại dây đơn cứng (Vc).

• Ruột dẫn bện (nhiều sợi xoắn lại): Cấu trúc này giúp dây mềm dẻo hơn. Đôi khi có thể ký hiệu thêm số sợi, ví dụ 7/0.52 nghĩa là ruột dẫn được bện từ 7 sợi, mỗi sợi có đường kính 0.52mm.

Ký hiệu điện áp định mức và dòng điện

Con số trong ngoặc đơn (450/750V) là một thông số an toàn cực kỳ quan trọng. Nhiều người lầm tưởng đây là điện áp sử dụng, nhưng thực tế đây là cấp điện áp của lớp cách điện.

• 450V (Uo): Là giá trị điện áp tối đa giữa dây pha và đất mà lớp cách điện có thể chịu được.

• 750V (U): Là giá trị điện áp tối đa giữa các dây pha với nhau mà lớp cách điện có thể chịu được.

Việc chọn dây có cấp điện áp phù hợp (thường là 450/750V hoặc 0.6/1kV cho mạng điện dân dụng 220V) đảm bảo lớp cách điện sẽ không bị đánh thủng, gây rò rỉ hoặc chập điện.

Ký hiệu lớp giáp bảo vệ và chống nhiễu

Đối với các loại cáp điện lực dùng trong công nghiệp hoặc chôn ngầm, bạn có thể thấy thêm các ký hiệu về lớp giáp bảo vệ cơ học.

• DATA: Lớp giáp 2 băng nhôm.

• DSTA: Lớp giáp 2 băng thép.

• SWA: Lớp giáp bằng các sợi thép.

Các lớp giáp này giúp cáp chống lại va đập, sự tấn công của động vật gặm nhấm và các tác động cơ học khác khi được chôn trực tiếp dưới đất hoặc lắp đặt ở những môi trường khắc nghiệt.

Ký hiệu đặc tính khác (Chống cháy, không độc tố)

Để đáp ứng các yêu cầu an toàn ngày càng cao, Cadivi còn có các dòng sản phẩm với đặc tính đặc biệt, được thể hiện bằng các hậu tố:

• -FR hoặc FR-T: Ký hiệu cho cáp chống cháy (Fire-Resistant). Loại cáp này có thể duy trì khả năng truyền tải điện trong một khoảng thời gian nhất định ngay cả khi đang cháy, giúp duy trì nguồn cho các hệ thống báo cháy, thoát hiểm.

• -LF: Ký hiệu cho sản phẩm không chì (Lead-Free). Vật liệu cách điện được làm từ nhựa PVC không chứa chì, an toàn cho sức khỏe người sử dụng và thân thiện với môi trường.

Ký hiệu chứng nhận chất lượng và độ dài

Cuối cùng, dòng chữ TCVN 5935-1/IEC 60502-1 khẳng định sản phẩm tuân thủ cả Tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế IEC. Ngoài ra, trên thân dây thường được in số mét (... 98m... 99m... 100m...), giúp người thi công dễ dàng đo đạc và cắt dây chính xác theo nhu cầu.

Một số mẫu dây điện Cadivi phổ biến và ký hiệu của chúng

Dưới đây là tổng hợp các mẫu dây điện Cadivi phổ biến cùng ý nghĩa ký hiệu của chúng:

Dây đơn cứng (VC)

• Ký hiệu: VC

• Đặc điểm: Ruột đồng 1 sợi cứng, cách điện PVC.

• Ứng dụng: Dùng để đi dây cố định trong ống hoặc âm tường, lắp đặt hệ thống điện dân dụng.

• Kích thước phổ biến: 1.5 mm², 2.5 mm², 4.0 mm², 6.0 mm², 10 mm²...

Dây đơn mềm (VCm)

• Ký hiệu: VCm

• Đặc điểm: Ruột đồng nhiều sợi nhỏ mềm, cách điện PVC.

• Ứng dụng: Dễ uốn, phù hợp đi dây nổi, đấu nối thiết bị cần linh hoạt.

• Kích thước phổ biến: 0.5 mm², 0.75 mm², 1.0 mm², 1.5 mm², 2.5 mm², 4.0 mm²...

Dây đôi mềm dẹt (VCmd)

• Ký hiệu: VCmd

• Đặc điểm: Hai lõi đồng mềm, cách điện PVC, hình dẹt.

• Ứng dụng: Đấu nối thiết bị điện nhỏ, dây nguồn cho quạt, bóng đèn, ổ cắm.

• Kích thước phổ biến: 2 x 0.5 mm², 2 x 0.75 mm², 2 x 1.0 mm², 2 x 1.5 mm²...

Dây đôi mềm tròn (VCmt), dây đôi mềm ovan (VCmo)

• Ký hiệu: VCmt, VCmo

• Đặc điểm: Hai lõi mềm, hình tròn hoặc ovan, cách điện PVC.

• Ứng dụng: Đấu nối thiết bị điện dân dụng, dây nguồn cho các thiết bị cần tính linh hoạt cao.

Cáp điện lực ruột đồng cách điện PVC (CVV)

• Ký hiệu: CVV

• Đặc điểm: Nhiều lõi đồng, cách điện và vỏ bọc PVC.

• Ứng dụng: Truyền tải điện, cấp nguồn cho các thiết bị công suất lớn.

• Kích thước phổ biến: 2, 3, 4, 5 lõi với tiết diện từ 1.5 mm² đến 400 mm².

Cáp điện lực ruột đồng cách điện XLPE (CXV)

• Ký hiệu: CXV

• Đặc điểm: Nhiều lõi đồng, cách điện XLPE, vỏ bọc PVC.

• Ứng dụng: Truyền tải điện, chịu nhiệt tốt, dùng cho mạch tổng hoặc thiết bị công suất lớn.

• Kích thước phổ biến: 2, 3, 4, 5 lõi, tiết diện từ 1.5 mm² đến 400 mm².

Dây cáp điện kế (DK-CVV, DK-CXV)

• Ký hiệu: DK-CVV, DK-CXV

• Đặc điểm: 2-4 lõi đồng hoặc nhôm, cách điện PVC hoặc XLPE, có lớp bảo vệ chống trộm điện.

• Ứng dụng: Dẫn điện từ ngoài vào đồng hồ đo điện (công tơ).

Cáp vặn xoắn hạ thế (Duplex, Multiplex)

• Ký hiệu: Duplex, Multiplex

• Đặc điểm: 2-4 lõi nhôm hoặc đồng, cách điện XLPE, dùng treo ngoài trời.

• Ứng dụng: Đấu nối từ trụ điện ngoài đường vào nhà.

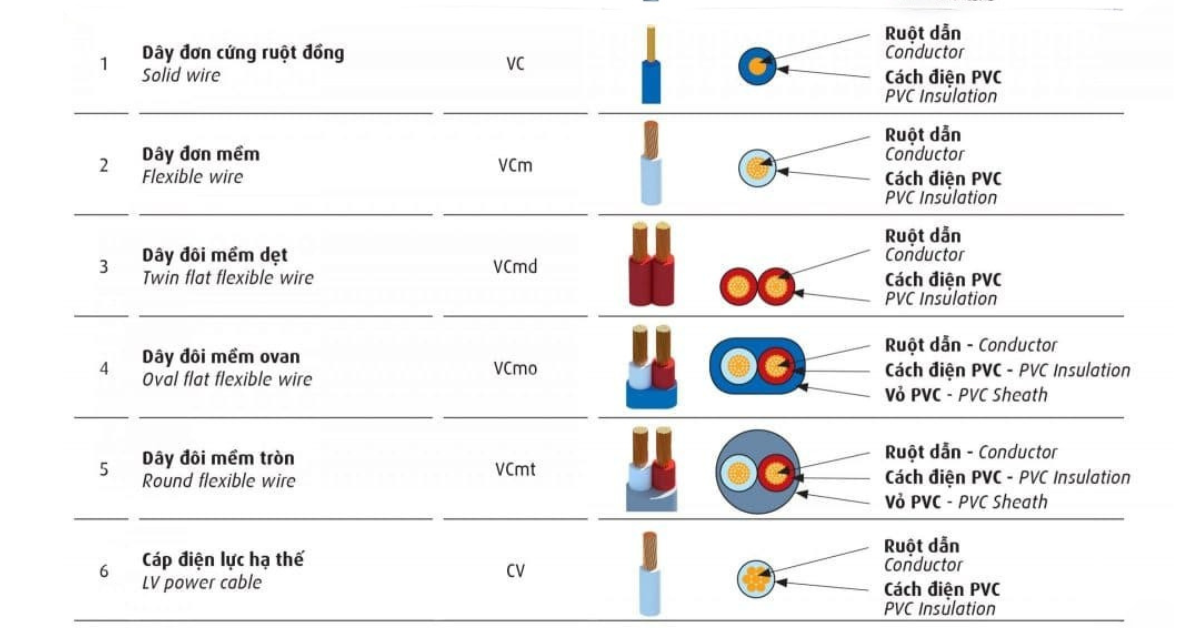

Một số mẫu dây điện Cadivi phổ biến và ký hiệu của chúng

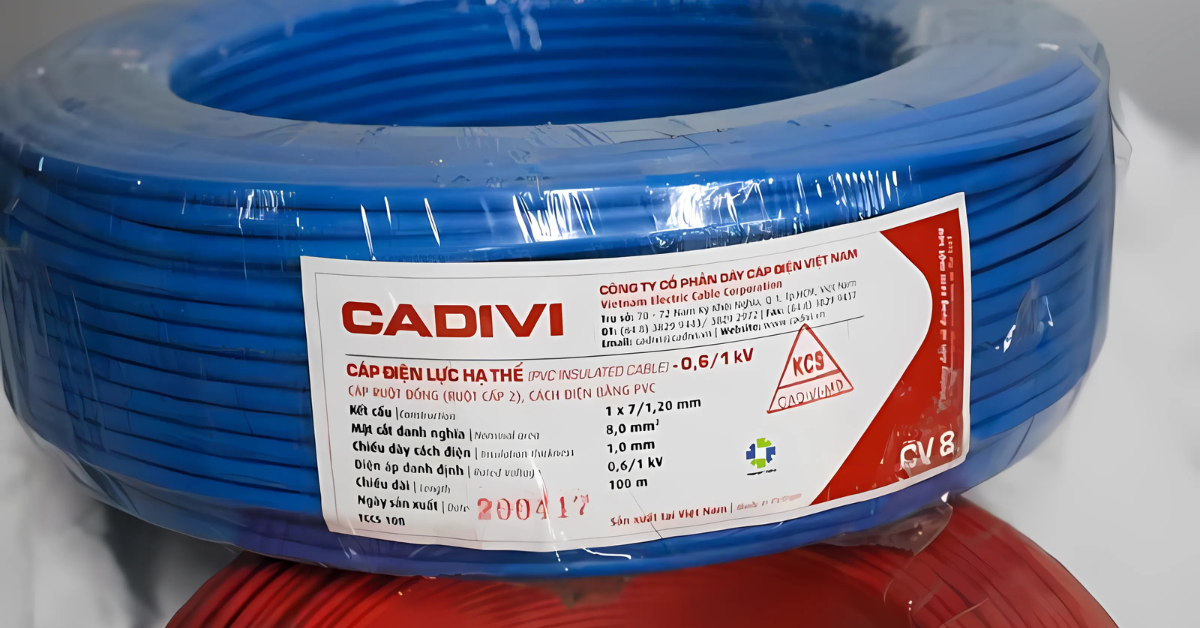

Lưu ý quan trọng khi chọn mua dây cáp điện Cadivi chính hãng

Việc đọc hiểu thông số là điều kiện cần, nhưng chọn được đúng sản phẩm chính hãng mới là điều kiện đủ để đảm bảo an toàn. Hãy lưu ý những điểm sau:

• Kiểm tra ký hiệu in trên dây: Dây Cadivi chính hãng có dòng chữ in trên thân dây rất sắc nét, rõ ràng, không bị nhòe hay mờ. Khoảng cách các ký tự đều đặn. Hàng giả thường có chất lượng in kém, dễ bị phai.

• Cảm nhận lớp vỏ cách điện: Lớp vỏ nhựa PVC của dây chính hãng có độ bóng, mềm dẻo nhất định. Khi tuốt vỏ, nó sẽ dai và khó kéo đứt. Hàng giả thường có lớp vỏ sần sùi, cứng giòn hoặc quá mềm, dễ bị nứt khi uốn cong.

• Quan sát lõi đồng bên trong: Lõi đồng của dây Cadivi thật có màu sáng bóng, đỏ đặc trưng của đồng nguyên chất. Lõi của hàng giả thường có màu sậm hơn, không bóng do bị pha tạp nhiều kim loại khác.

• Lựa chọn nhà cung cấp uy tín: Đây là cách chắc chắn nhất để tránh hàng giả. Hãy tìm đến các đại lý, nhà phân phối được Cadivi ủy quyền chính thức như Sài Gòn Sinco. Tại đây, bạn không chỉ được đảm bảo 100% về chất lượng sản phẩm mà còn nhận được sự tư vấn kỹ thuật chuyên sâu để lựa chọn đúng loại dây cáp cho nhu cầu của mình.

Lưu ý quan trọng khi chọn mua dây cáp điện Cadivi chính hãng

Hiểu rõ cách đọc thông số trên dây điện Cadivi không chỉ giúp bạn trở thành người tiêu dùng thông thái mà còn là một bước quan trọng để chủ động bảo vệ an toàn cho chính ngôi nhà của mình. Mỗi ký hiệu đều mang một ý nghĩa kỹ thuật riêng, quyết định đến hiệu suất và độ bền của toàn bộ hệ thống điện. Nếu bạn vẫn còn bất kỳ thắc mắc nào hoặc cần tư vấn lựa chọn loại cáp với tiết diện phù hợp nhất, đừng ngần ngại liên hệ với đội ngũ chuyên gia của Sài Gòn Sinco.
