Các tổn thất trong máy biến áp và cách giảm hiệu quả

Để quản lý chi phí vận hành và tối ưu hóa hiệu suất, việc nắm rõ bản chất của tổn thất trong máy biến áp là cực kỳ quan trọng. Tổn thất này được phân loại thành hai nhóm chính: Tổn thất không tải (còn gọi là tổn thất sắt), xảy ra ngay cả khi máy không tải và tổn thất ngắn mạch (còn gọi là tổn thất đồng), phụ thuộc vào dòng tải. Bài viết này, Saigon Sinco sẽ đi sâu vào nguyên nhân gây ra từng loại tổn thất và đề xuất các giải pháp kỹ thuật hiệu quả để giảm thiểu chúng, từ đó tiết kiệm điện năng cho hệ thống của bạn.

Nguyên nhân dẫn đến tổn thất trong máy biến áp

Nguyên nhân dẫn đến tổn thất trong máy biến áp được chia thành hai nhóm chính, tương ứng với hai loại tổn thất đã nêu: Tổn thất không tải (tổn thất sắt) và tổn thất ngắn mạch (tổn thất đồng).

Tổn thất không tải (tổn thất sắt):

Tổn thất này xảy ra liên tục và chủ yếu do hai yếu tố trong lõi thép:

• Dòng điện Foucault (dòng xoáy): Sinh ra do từ thông biến thiên cắt qua các lá thép. Độ dày lá thép và điện trở vật liệu là nguyên nhân trực tiếp.

• Tổn thất do từ trễ (Hysteresis): Năng lượng tiêu hao do việc liên tục từ hóa và khử từ lõi thép theo chu kỳ AC. Chất lượng thép Silic ảnh hưởng lớn đến tổn thất này.

Nguyên nhân dẫn đến tổn thất trong máy biến áp

Tổn thất Ngắn mạch (tổn thất đồng):

Tổn thất này phụ thuộc vào dòng tải (I) và nguyên nhân chính là:

• Điện trở thuần của cuộn dây: Dòng điện chạy qua điện trở (I$^2$R) sinh ra nhiệt. Đây là nguyên nhân lớn nhất gây ra tổn thất trong máy biến áp khi có tải.

• Tổn thất phụ: Do từ trường rò rỉ cắt qua cuộn dây, gây ra thêm các dòng điện xoáy nhỏ trong chính dây dẫn.

Phân loại các loại tổn thất trong máy biến áp

Các loại tổn thất trong máy biến áp rất đa dạng, bao gồm tổn thất lõi (sắt) cố định, tổn thất đồng phụ thuộc tải và các tổn thất phụ như rò từ và điện môi. Việc phân loại chi tiết giúp kỹ sư xác định chính xác nguồn gốc lãng phí năng lượng để đưa ra các biện pháp tối ưu hóa hiệu quả.

Tổn thất lõi

Tổn thất lõi hay còn gọi là tổn thất không tải (No-load Losses) hoặc tổn thất sắt, là năng lượng tiêu hao xảy ra liên tục ngay khi máy biến áp được kết nối với nguồn điện, không phụ thuộc vào mức tải. Tổn thất này phát sinh chủ yếu trong vật liệu lõi thép và bao gồm hai thành phần chính: Tổn thất do từ trễ (Hysteresis) và tổn thất do dòng điện Foucault (dòng xoáy).

Tổn thất từ trễ là năng lượng cần thiết để từ hóa và khử từ lõi thép liên tục theo tần số dòng điện. Tổn thất Foucault là dòng điện cảm ứng không mong muốn sinh ra trong các lá thép, gây nóng lõi. Việc lựa chọn vật liệu thép Silic có chất lượng cao, cán nguội có định hướng hạt và sử dụng lá thép mỏng là giải pháp kỹ thuật chính để giảm thiểu tổn thất lõi, từ đó nâng cao hiệu suất máy.

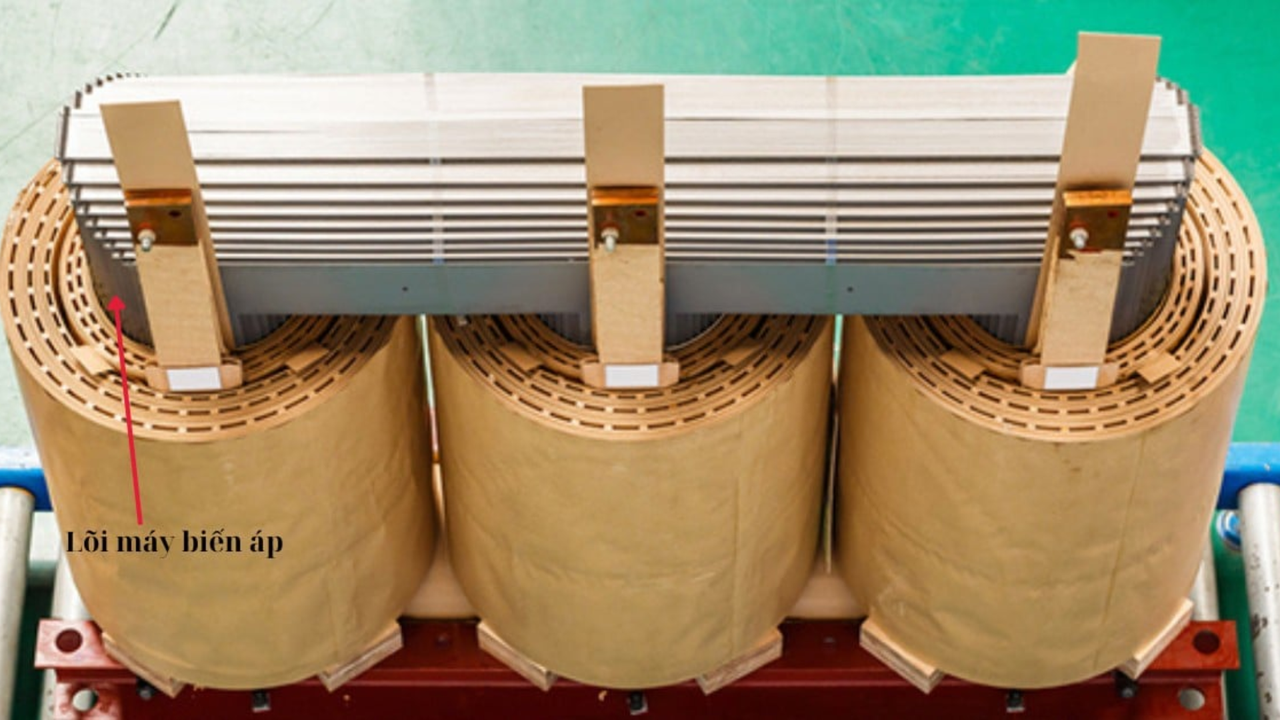

Tổn thất lõi

Tổn thất đồng

Tổn thất đồng (Copper Losses) là tổn thất ngắn mạch (Short-circuit Losses), xảy ra trong các cuộn dây (dây quấn) của máy biến áp. Khác với tổn thất lõi, tổn thất đồng phụ thuộc trực tiếp vào dòng tải và tỷ lệ thuận với bình phương dòng điện chạy qua cuộn dây. Nguyên nhân chính là do điện trở thuần của vật liệu dây dẫn (đồng hoặc nhôm).

Khi dòng điện đi qua điện trở này, nhiệt lượng sinh ra gây lãng phí năng lượng. Việc giảm tổn thất đồng đòi hỏi sử dụng vật liệu dẫn điện tốt (đồng tinh khiết) và tăng tiết diện dây quấn. Đây là thành phần tổn thất lớn nhất khi máy biến áp hoạt động gần mức tải định mức và là yếu tố then chốt khi đánh giá hiệu suất của máy.

Tổn thất lạc tải / rò từ

Tổn thất lạc tải hay tổn thất rò từ (Stray Losses), là các tổn thất phụ sinh ra do từ trường rò rỉ (Leakage Flux) của cuộn dây. Từ trường rò rỉ này cắt qua các bộ phận kim loại khác của máy biến áp như vỏ thùng, kẹp lõi thép hoặc các kết cấu xung quanh cuộn dây, gây ra các dòng điện xoáy không mong muốn.

Mặc dù nhỏ hơn tổn thất lõi và tổn thất đồng, tổn thất lạc tải vẫn đáng kể ở các máy biến áp công suất lớn hoặc khi máy có dòng tải cao. Tổn thất trong máy biến áp do rò từ thường rất khó tính toán chính xác và thường được kiểm soát bằng cách sử dụng các vật liệu không từ tính trong cấu trúc hoặc bố trí cuộn dây tối ưu để hạn chế từ trường rò.

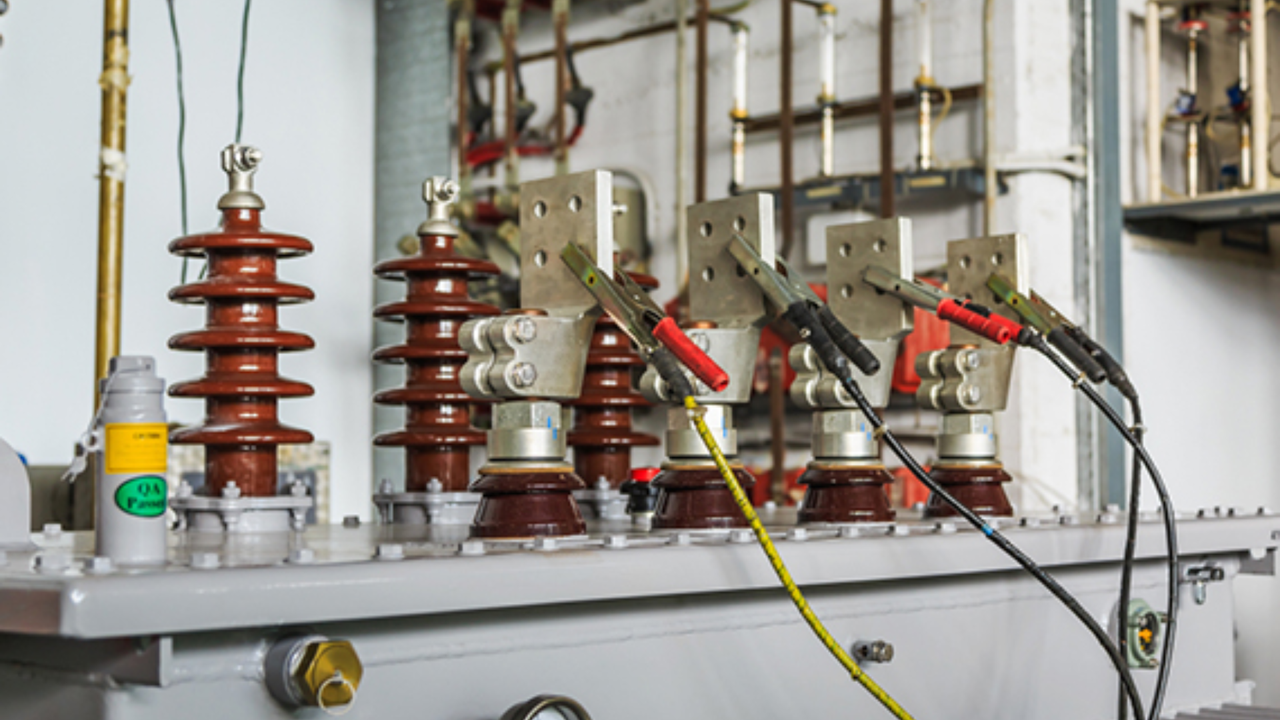

Tổn thất lạc tải / rò từ

Tổn thất điện môi

Tổn thất điện môi (Dielectric Losses) là tổn thất năng lượng xảy ra trong vật liệu cách điện của máy biến áp, chủ yếu là dầu cách điện (đối với máy dầu) và giấy cách điện. Dưới tác dụng của điện trường xoay chiều, vật liệu cách điện sẽ tiêu thụ một lượng năng lượng nhỏ.

Tổn thất này liên quan đến chất lượng và độ già hóa của vật liệu cách điện. Nếu dầu hoặc giấy cách điện bị nhiễm ẩm hoặc nhiễm bẩn, tổn thất điện môi sẽ tăng lên đáng kể, làm giảm khả năng cách điện của máy. Việc kiểm tra định kỳ hệ số tổn hao điện môi (Tan Delta) là cách để giám sát và đánh giá chất lượng cách điện, từ đó duy trì sức khỏe tổng thể của máy.

Tổn thất do vận hành

Tổn thất do vận hành không phải là tổn thất cố hữu của máy, mà là tổn thất phát sinh từ cách thức người dùng sử dụng máy. Việc vận hành máy biến áp dưới tải quá thấp (dưới 30% công suất định mức) là nguyên nhân gây lãng phí năng lượng đáng kể, bởi vì máy vẫn phải chịu toàn bộ tổn thất lõi (tổn thất sắt) cố định trong khi tổn thất đồng lại rất nhỏ.

Tương tự, vận hành máy biến áp quá tải hoặc trong điều kiện nhiệt độ môi trường quá cao sẽ làm tăng nhanh tổn thất đồng và đẩy nhanh quá trình lão hóa. Ngoài ra, việc lựa chọn sai tổ đấu dây cũng có thể gây ra tổn thất điện áp và công suất. Việc lựa chọn máy có hệ số tổn thất thấp và vận hành máy ở mức tải tối ưu là giải pháp hiệu quả nhất để giảm thiểu tổn thất trong máy biến áp do nguyên nhân vận hành.

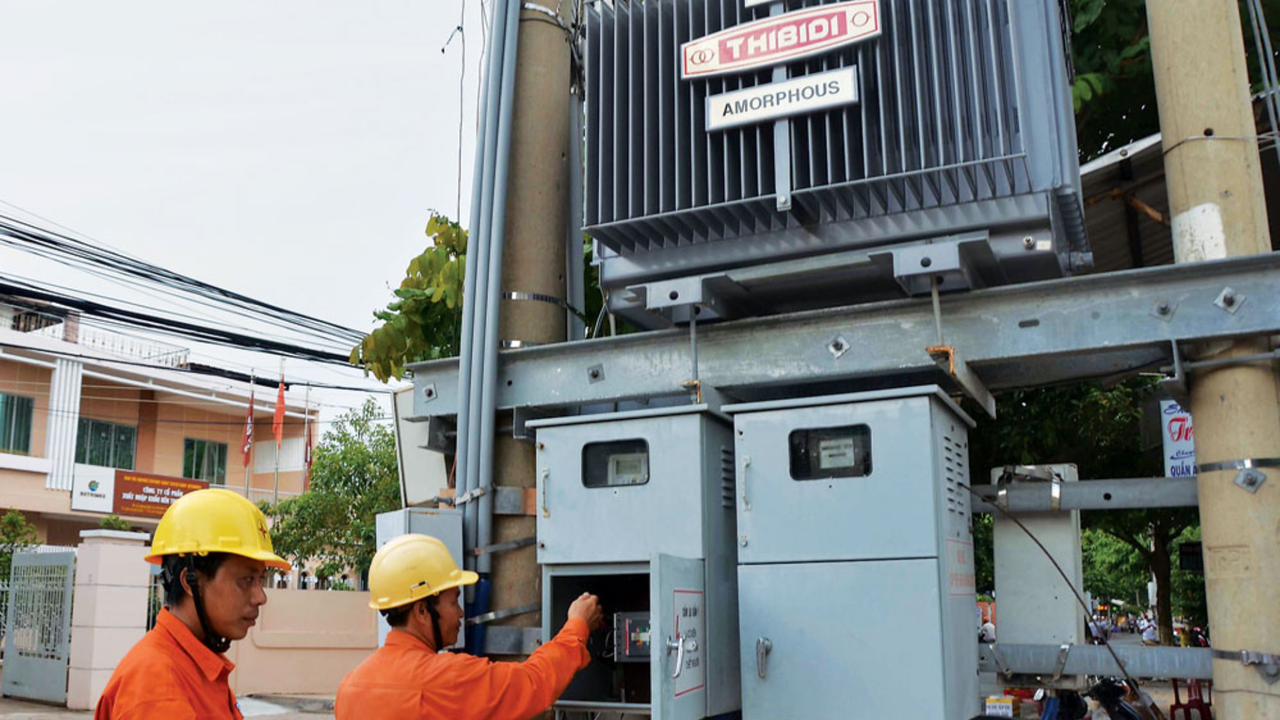

Tổn thất do vận hành

Giải pháp làm giảm tổn thất hiệu quả trong máy biến áp

Các giải pháp kỹ thuật nhằm giảm thiểu tổn thất trong máy biến áp cần được áp dụng đồng bộ, nhắm vào cả tổn thất lõi và tổn thất đồng, cũng như cải thiện vận hành.

Giảm thiểu tổn thất lõi (tổn thất sắt):

Giải pháp hàng đầu là sử dụng vật liệu lõi thép chất lượng cao. Cụ thể, các nhà sản xuất cần ưu tiên thép Silic cán nguội có định hướng hạt (CRGO) với hàm lượng Silic cao và độ mỏng tối ưu (khoảng 0.23mm đến 0.27mm). Lá thép càng mỏng và chất lượng từ tính càng cao thì tổn thất do dòng Foucault và từ trễ càng giảm.

Ngoài ra, việc thiết kế và chế tạo lõi phải đảm bảo các khe hở không khí ở các mối ghép lá thép là nhỏ nhất có thể, sử dụng công nghệ cắt vát chính xác (step-lap) để tối ưu hóa đường đi của từ thông và giảm thiểu tổn thất cục bộ.

Giảm thiểu tổn thất đồng (tổn thất ngắn mạch):

Để giảm tổn thất đồng, cần tăng cường khả năng dẫn điện và giảm điện trở của cuộn dây. Giải pháp hiệu quả là sử dụng dây dẫn có tiết diện lớn hơn mức tiêu chuẩn và ưu tiên dây đồng tinh khiết thay vì nhôm (trong trường hợp máy yêu cầu hiệu suất cao).

Mặc dù việc này có thể làm tăng chi phí vật liệu ban đầu nhưng nó sẽ giảm tổn thất nhiệt đáng kể trong suốt vòng đời của máy. Bên cạnh đó, các kỹ thuật quấn dây tiên tiến, như quấn xen kẽ hoặc sử dụng dây dẫn transposed conductors cho cuộn dây hạ áp, giúp giảm tổn thất phụ do dòng điện xoáy trong cuộn dây.

Tối ưu hóa vận hành:

Giải pháp vận hành tập trung vào việc giữ máy hoạt động ở mức tải tối ưu (thường từ 60% đến 75% công suất định mức), nơi tổng tổn thất là nhỏ nhất. Tránh vận hành máy dưới tải quá thấp hoặc quá tải. Khi có nhiều máy biến áp, cần sử dụng chế độ vận hành linh hoạt để ngắt các máy hoạt động không tải và dồn tải về các máy đang hoạt động.

Điều này giúp tránh lãng phí năng lượng do tổn thất lõi cố định. Việc duy trì nhiệt độ vận hành ổn định và kiểm soát chất lượng dầu cách điện cũng gián tiếp làm giảm tổn thất trong máy biến áp.

Giải pháp làm giảm tổn thất hiệu quả trong máy biến áp

Việc nhận diện, phân loại và áp dụng các giải pháp kỹ thuật để giảm thiểu tổn thất trong máy biến áp là chìa khóa để đảm bảo hiệu suất kinh tế lâu dài của hệ thống điện. Đừng bỏ qua chi phí điện năng lãng phí hàng ngày. Hãy liên hệ ngay với Saigon Sinco để được tư vấn máy biến áp hiệu suất cao và các giải pháp tối ưu hóa vận hành thiết thực nhất.
