Tủ điện dân dụng là gì? Cấu tạo, chức năng và phân loại

Bạn đang thắc mắc tủ điện dân dụng là gì và tại sao nó lại quan trọng đến vậy trong mỗi gia đình? Bài viết này sẽ giải đáp tất tần tật từ A-Z về cấu tạo cơ bản, những chức năng thiết yếu đảm bảo an toàn điện, các loại phổ biến trên thị trường và cách phân biệt rõ ràng với tủ điện công nghiệp. Cùng Sài Gòn Sinco tìm hiểu ngay!

Tủ điện dân dụng là gì?

Tủ điện dân dụng, thường được gọi là hộp điện hoặc bảng điện gia đình, là một thiết bị được thiết kế để chứa và bảo vệ các thành phần quan trọng của hệ thống điện trong nhà ở, căn hộ, văn phòng nhỏ hoặc các công trình dân sinh tương tự. Mục đích chính của tủ điện dân dụng là tập trung quản lý, phân phối nguồn điện đến các thiết bị tiêu thụ, đồng thời bảo vệ hệ thống khỏi các sự cố như quá tải, ngắn mạch, đảm bảo an toàn tối đa cho người sử dụng và tài sản. Nó không chỉ giúp hệ thống điện trở nên ngăn nắp, dễ kiểm soát mà còn tăng tính thẩm mỹ cho không gian sống.

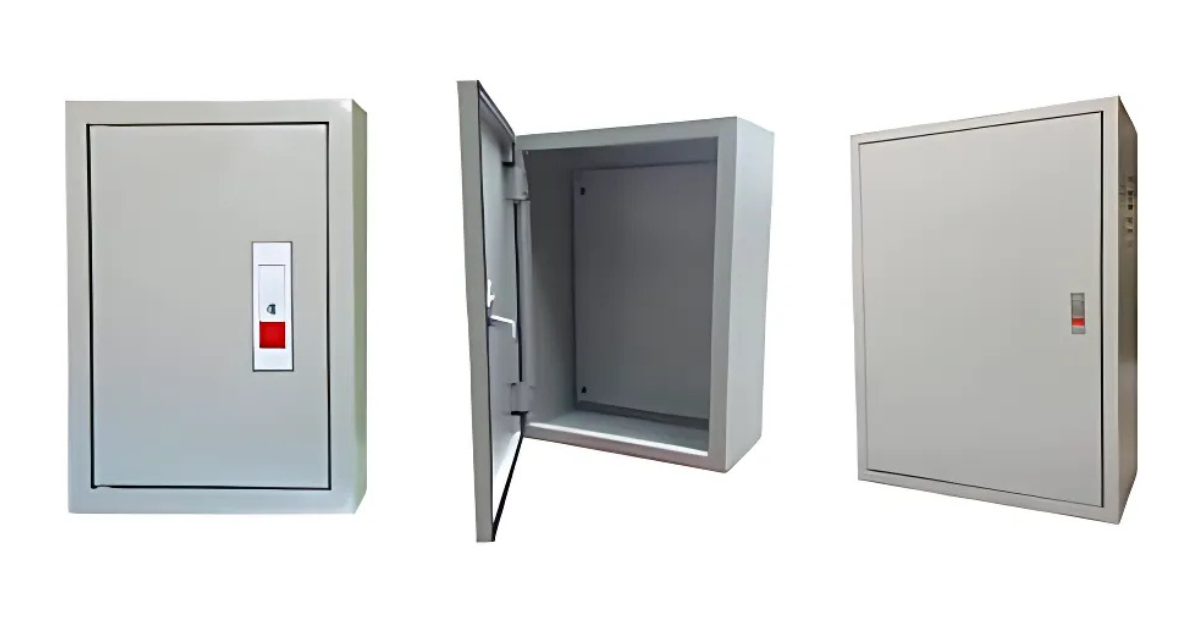

Tủ điện dân dụng là gì

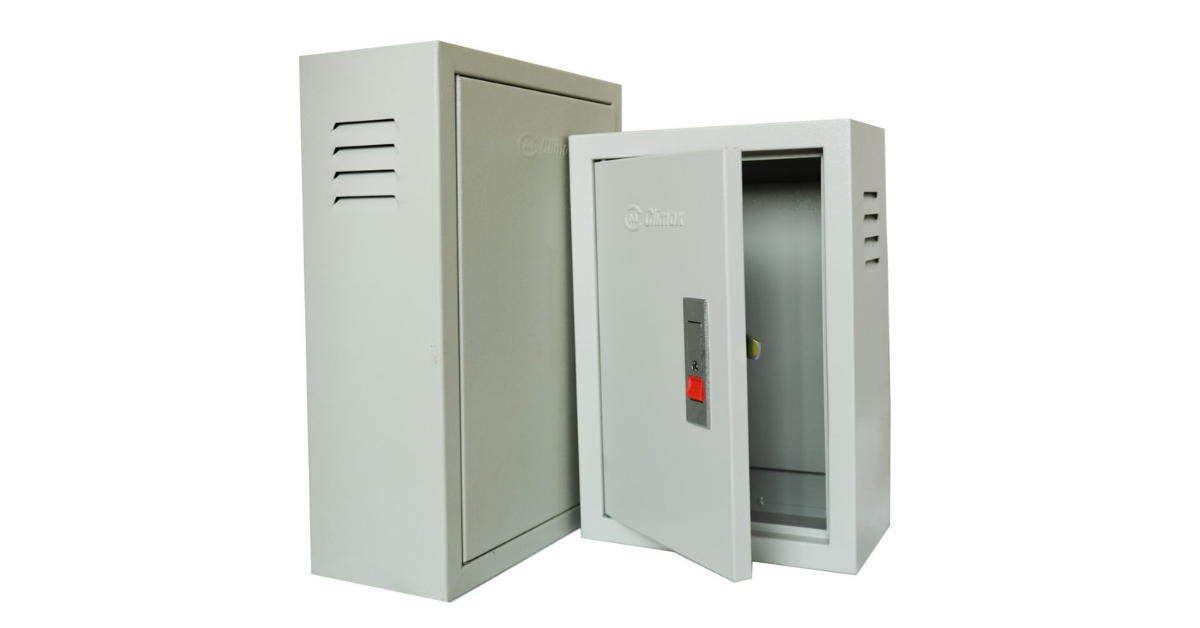

Cấu tạo của tủ điện dân dụng

Một tủ điện dân dụng điển hình thường bao gồm các bộ phận chính sau:

• Vỏ tủ điện: Đây là lớp áo bên ngoài, có nhiệm vụ bảo vệ các thiết bị điện bên trong khỏi các tác động vật lý từ môi trường như bụi bẩn, độ ẩm, va đập, và quan trọng là ngăn ngừa sự tiếp xúc trực tiếp của con người với các phần tử mang điện. Vỏ tủ thường được làm từ nhựa tổng hợp (ABS, polycarbonate) hoặc kim loại (thép sơn tĩnh điện). Thiết kế của vỏ tủ có thể là dạng nổi lắp trên bề mặt tường hoặc dạng âm tường để tăng tính thẩm mỹ. Kích thước và hình dáng của vỏ tủ rất đa dạng, tùy thuộc vào số lượng thiết bị cần lắp đặt.

• Thanh ray DIN (DIN Rail): Là một thanh kim loại tiêu chuẩn được gắn bên trong tủ, dùng để gá lắp các thiết bị điện như aptomat (MCB, RCCB, RCBO), contactor nhỏ, rơ le, cầu đấu... một cách dễ dàng và chắc chắn. Việc sử dụng thanh ray DIN giúp việc lắp đặt, thay thế thiết bị trở nên nhanh chóng và thuận tiện hơn

• Cầu đấu dây (Terminal Blocks): Là các khối nhựa chứa các điểm kết nối kim loại, dùng để đấu nối các dây dẫn điện một cách an toàn, gọn gàng và có tổ chức. Cầu đấu giúp việc kết nối giữa các thiết bị trong tủ và dây dẫn ra các phụ tải trở nên dễ dàng và chắc chắn.

• Dây dẫn điện: Hệ thống dây dẫn bên trong tủ phải được lựa chọn có tiết diện phù hợp với dòng điện của từng nhánh, đảm bảo khả năng chịu tải và an toàn. Dây dẫn cần được đi gọn gàng, có đánh dấu rõ ràng để dễ dàng kiểm tra và bảo trì.

• Thiết bị đóng cắt và bảo vệ: Đây là "trái tim" của tủ điện, bao gồm:

  • Aptomat tổng (Main Circuit Breaker): Là thiết bị đóng cắt chính, bảo vệ toàn bộ hệ thống điện trong nhà khỏi quá tải và ngắn mạch.

  • Aptomat nhánh (Branch Circuit Breakers - MCBs): Chia nguồn điện từ aptomat tổng ra các nhánh nhỏ hơn, cấp điện cho từng khu vực hoặc từng loại thiết bị riêng biệt (ví dụ: aptomat cho phòng khách, aptomat cho máy lạnh, aptomat cho bếp...). Chúng cũng bảo vệ từng nhánh khỏi sự cố.

  • Aptomat chống rò (RCCB/RCBO - Residual Current Circuit Breaker/RCBO with Overcurrent protection): Là thiết bị cực kỳ quan trọng để bảo vệ an toàn cho người sử dụng khỏi nguy cơ điện giật do rò rỉ điện và phòng chống cháy nổ. RCCB chỉ có chức năng chống rò, trong khi RCBO tích hợp cả chống rò, chống quá tải và ngắn mạch.

Tùy theo nhu cầu và quy mô, một số tủ điện dân dụng còn có thể có thêm đèn báo pha, ổ cắm lắp trên mặt tủ, hoặc các thiết bị phụ trợ khác. Sự kết hợp hài hòa và chất lượng của các thành phần này quyết định đến độ tin cậy và an toàn của toàn bộ hệ thống điện dân dụng.

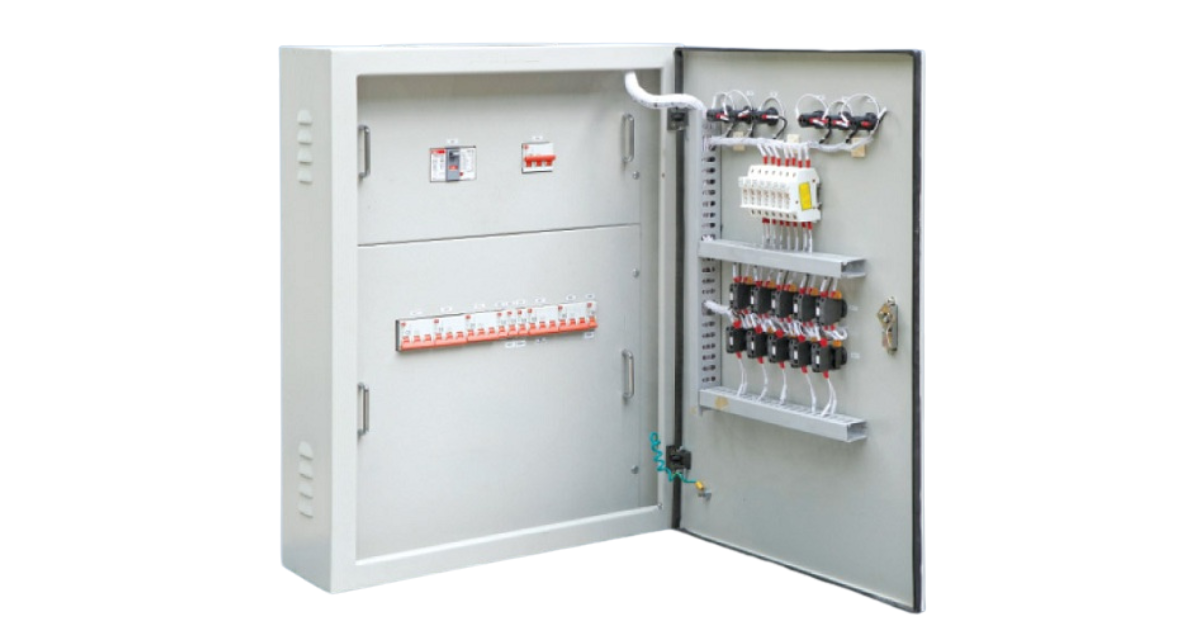

Cấu tạo của tủ điện dân dụng

Chức năng của tủ điện dân dụng

Tủ điện dân dụng không chỉ đơn thuần là một chiếc hộp chứa thiết bị mà nó thực hiện nhiều chức năng quan trọng, đảm bảo hệ thống điện trong gia đình bạn vận hành một cách an toàn và hiệu quả.

Bảo vệ an toàn tuyệt đối

Đây là chức năng hàng đầu và quan trọng nhất. Tủ điện dân dụng với các aptomat, đặc biệt là aptomat chống rò (RCCB/RCBO), giúp:

• Ngăn ngừa quá tải: Khi tổng công suất sử dụng vượt quá khả năng chịu đựng của dây dẫn hoặc thiết bị, aptomat sẽ tự động ngắt mạch, tránh nguy cơ chập cháy.

• Chống ngắn mạch (chập điện): Khi xảy ra sự cố chạm chập giữa các dây dẫn mang điện, dòng điện tăng đột ngột, aptomat sẽ ngắt ngay lập tức để bảo vệ thiết bị và ngăn hỏa hoạn.

• Chống rò rỉ điện: Aptomat chống rò phát hiện dòng điện rò rỉ xuống đất (ví dụ do thiết bị hỏng hoặc người vô tình chạm phải) và ngắt mạch, bảo vệ con người khỏi nguy cơ điện giật.

Phân phối và quản lý nguồn điện hiệu quả

Tủ điện giúp chia nguồn điện tổng thành nhiều nhánh nhỏ, cấp điện đến từng khu vực hoặc thiết bị riêng biệt trong nhà. Điều này cho phép:

• Dễ dàng quản lý: Biết rõ từng nhánh điện phục vụ cho mục đích gì.

• Cô lập sự cố: Nếu một nhánh gặp sự cố, chỉ aptomat của nhánh đó nhảy, không ảnh hưởng đến các khu vực khác.

• Thuận tiện cho sửa chữa và bảo trì: Có thể ngắt điện riêng từng khu vực để kiểm tra, sửa chữa mà không cần tắt toàn bộ hệ thống.

Tăng tính thẩm mỹ và gọn gàng

Thay vì để các thiết bị đóng cắt và dây điện lộ thiên, tủ điện gom tất cả vào một nơi, giúp không gian sống trở nên ngăn nắp, gọn gàng và an toàn hơn, đặc biệt với những gia đình có trẻ nhỏ.

Đảm bảo tuổi thọ cho thiết bị điện

Bằng cách bảo vệ hệ thống khỏi các sự cố điện, tủ điện dân dụng cũng gián tiếp giúp kéo dài tuổi thọ cho các thiết bị điện tử, gia dụng trong nhà, tránh hư hỏng do biến động điện áp hoặc dòng điện bất thường.

Chức năng của tủ điện dân dụng

Các loại tủ điện dân dụng phổ biến hiện nay

Trên thị trường hiện nay, tủ điện dân dụng rất đa dạng về mẫu mã, kích thước và cách thức lắp đặt để phù hợp với nhiều nhu cầu sử dụng và không gian kiến trúc khác nhau. Việc hiểu rõ các loại phổ biến sẽ giúp bạn dễ dàng lựa chọn hơn. Dưới đây là một số cách phân loại và các loại tủ điện dân dụng thường gặp:

• Tủ điện phân phối (DB - Distribution Board): Đây là "trái tim" của hệ thống điện trong hầu hết các hộ gia đình và văn phòng nhỏ. Tủ DB nhận nguồn điện chính (thường từ sau công tơ điện hoặc từ một tủ tổng lớn hơn) rồi phân chia thành các mạch nhánh nhỏ hơn, cung cấp điện và bảo vệ cho từng khu vực hoặc từng nhóm thiết bị riêng biệt (ví dụ: chiếu sáng, ổ cắm, máy lạnh). Đây là loại tủ điện dân dụng phổ biến nhất.

• Tủ điện tổng (MDB - Main Distribution Board): Loại tủ này thường có kích thước lớn hơn và chứa các thiết bị đóng cắt tổng có khả năng chịu tải cao. Tủ MDB thường được sử dụng ở các công trình quy mô lớn hơn như tòa nhà chung cư (phân phối điện cho các căn hộ), biệt thự lớn, hoặc các khu nhà trọ phức hợp. Nó đóng vai trò là điểm phân phối điện chính trước khi điện được chia xuống các tủ phân phối nhánh (DB) nhỏ hơn.

• Tủ điện âm tường: Đây là lựa chọn rất được ưa chuộng trong các công trình dân dụng hiện đại nhờ tính thẩm mỹ cao. Tủ được thiết kế để lắp đặt chìm vào trong tường, chỉ để lộ phần mặt và cánh tủ. Điều này giúp tiết kiệm không gian và tạo sự gọn gàng cho nội thất. Nhiều thương hiệu uy tín như Panasonic, Sino, Uten, Nanoco, Schneider, Legrand, MPE, Hager đều có dòng sản phẩm này.

• Tủ điện lắp nổi (Treo tường): Loại tủ này được gắn trực tiếp lên bề mặt tường. Ưu điểm của tủ lắp nổi là dễ dàng lắp đặt, kiểm tra và bảo trì hơn so với tủ âm tường. Chúng phù hợp cho các công trình đã hoàn thiện, những nơi không muốn can thiệp sâu vào kết cấu tường, hoặc các vị trí cần thao tác thường xuyên như nhà kho, xưởng nhỏ.

• Tủ điện ngoài trời: Đặc điểm nổi bật của loại tủ này là vỏ tủ được thiết kế đặc biệt để có khả năng chống nước, chống bụi (thường có cấp bảo vệ IP cao) và chịu được các điều kiện thời tiết khắc nghiệt. Tủ điện ngoài trời thường được sử dụng cho các vị trí như cổng nhà, sân vườn, khu vực đặt máy bơm nước ngoài trời, hoặc các hệ thống chiếu sáng ngoại thất.

• Tủ điện điều khiển: Trong một số ứng dụng dân dụng có yếu tố tự động hóa, tủ điện điều khiển được sử dụng để quản lý hoạt động của các thiết bị cụ thể như máy bơm nước tự động, hệ thống tưới tiêu, quạt thông gió, hoặc hệ thống chiếu sáng thông minh. Bên trong thường chứa các contactor, rơ le, timer và các bộ điều khiển chuyên dụng.

• Tủ điện đứng: Loại này thường có kích thước lớn và được đặt trực tiếp trên sàn. Trong phạm vi dân dụng, tủ đứng ít phổ biến hơn cho nhà ở thông thường mà có thể gặp ở các biệt thự rất lớn, khu dân cư có hệ thống điện phức tạp cần tập trung nhiều thiết bị đóng cắt và điều khiển.

Việc lựa chọn loại tủ điện dân dụng nào sẽ phụ thuộc vào quy mô hệ thống điện của bạn, số lượng thiết bị cần bảo vệ và phân phối, yêu cầu về thẩm mỹ, vị trí lắp đặt và ngân sách.

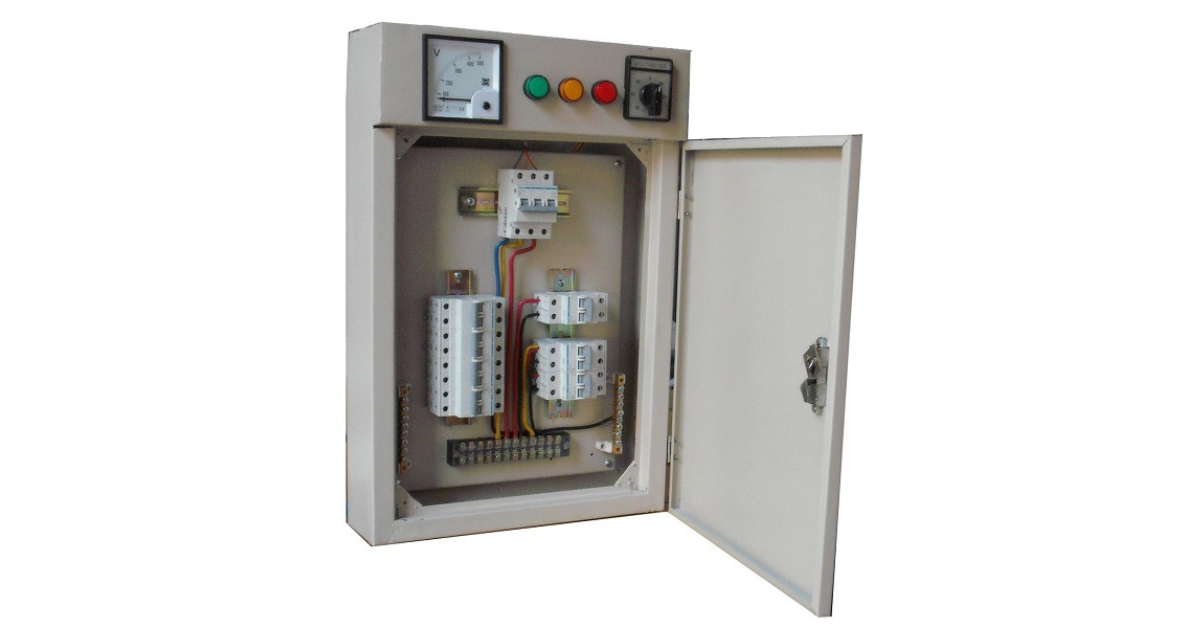

Các loại tủ điện dân dụng phổ biến hiện nay

Phân biệt tủ điện dân dụng và tủ điện công nghiệp

Mặc dù cùng là tủ điện, nhưng tủ điện dân dụng và tủ điện công nghiệp có những khác biệt rõ rệt về nhiều mặt, từ quy mô, chức năng cho đến môi trường hoạt động. Việc phân biệt rõ ràng giúp lựa chọn và sử dụng đúng loại tủ cho từng mục đích.

Tóm lại, tủ điện dân dụng tập trung vào sự an toàn, tiện lợi và thẩm mỹ cho quy mô nhỏ, trong khi tủ điện công nghiệp hướng đến khả năng chịu tải lớn, độ bền cao, điều khiển phức tạp và vận hành ổn định trong các môi trường yêu cầu khắt khe hơn.

Qua bài viết này, Sài Gòn Sinco hy vọng đã cung cấp cho bạn những thông tin hữu ích và dễ hiểu về tủ điện dân dụng là gì, từ cấu tạo, chức năng, các loại phổ biến cho đến cách phân biệt với tủ điện công nghiệp. Việc trang bị kiến thức cơ bản về thành phần quan trọng này sẽ giúp bạn chủ động hơn trong việc đảm bảo an toàn điện cho ngôi nhà của mình.
