Tủ điện trung thế là gì? Cấu tạo và quy trình lắp đặt

Tủ điện trung thế là thiết bị thiết yếu, đảm bảo an toàn và ổn định cho hệ thống điện trung thế. Bài viết này của Sài Gòn Sinco sẽ cung cấp kiến thức toàn diện về tủ điện trung thế, từ khái niệm, cấu tạo, phân loại, vai trò đến quy trình lắp đặt và ứng dụng, giúp bạn hiểu rõ hơn về thiết bị quan trọng này.

Tủ điện trung thế là gì?

Tủ điện trung thế là một hệ thống kín, được thiết kế để chứa các thiết bị đóng cắt, bảo vệ và điều khiển cho hệ thống điện hoạt động ở điện áp trung bình (thường từ 1kV đến 35kV). Thiết bị này đóng vai trò quan trọng trong việc phân phối và quản lý điện năng, đảm bảo an toàn cho toàn bộ hệ thống điện và người vận hành. Nó hoạt động như một "người gác cổng" cho dòng điện, đảm bảo điện năng được cung cấp một cách ổn định và an toàn đến các thiết bị và máy móc.

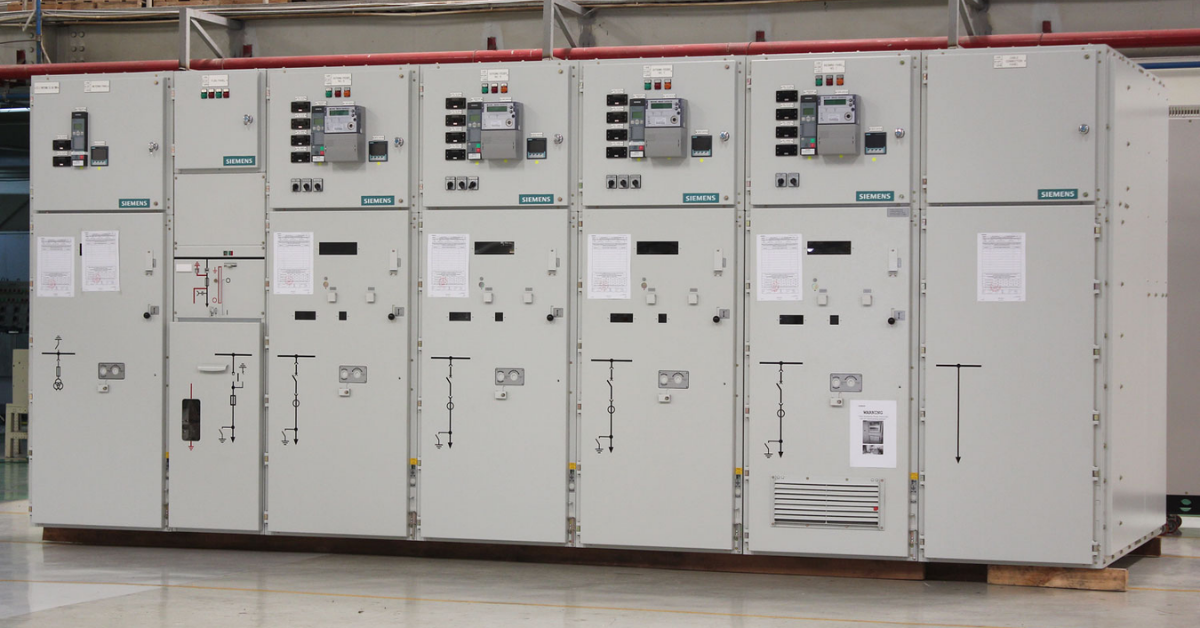

Tủ điện trung thế là gì

Cấu tạo của tủ điện trung thế

Tủ điện trung thế được cấu thành từ nhiều thành phần quan trọng, phối hợp hoạt động nhịp nhàng để đảm bảo chức năng đóng cắt, bảo vệ và điều khiển hệ thống điện. Mỗi thành phần đều có vai trò riêng, tạo nên một hệ thống hoàn chỉnh và an toàn. Cụ thể, cấu tạo tủ điện trung thế bao gồm:

• Vỏ tủ: Lớp vỏ bên ngoài, thường làm bằng kim loại hoặc vật liệu composite, có tác dụng bảo vệ các thiết bị bên trong khỏi tác động của môi trường như bụi bẩn, nước mưa, va đập...

• Thiết bị đóng cắt: Đảm nhiệm chức năng đóng/ngắt mạch điện, bao gồm máy cắt, cầu dao, contactor... giúp kiểm soát dòng điện một cách linh hoạt.

• Thiết bị bảo vệ: "Lá chắn" bảo vệ hệ thống khỏi các sự cố như quá tải, ngắn mạch, quá áp... Các thiết bị này, bao gồm rơ le bảo vệ, cầu chì..., sẽ tự động ngắt mạch điện khi phát hiện sự cố, ngăn ngừa hư hỏng và đảm bảo an toàn.

• Thiết bị đo lường: Giúp giám sát các thông số điện như điện áp, dòng điện, công suất... Đồng hồ đo lường cung cấp dữ liệu quan trọng để theo dõi hoạt động của hệ thống và phát hiện sớm các vấn đề tiềm ẩn.

• Biến dòng điện và biến điện áp: Đóng vai trò "trung gian", chuyển đổi dòng điện và điện áp cao về mức an toàn cho các thiết bị đo lường và bảo vệ hoạt động chính xác và ổn định.

• Busbar (thanh dẫn điện): Xương sống của tủ điện trung thế, có nhiệm vụ dẫn điện giữa các thiết bị bên trong, đảm bảo sự liên kết và hoạt động đồng bộ của toàn hệ thống.

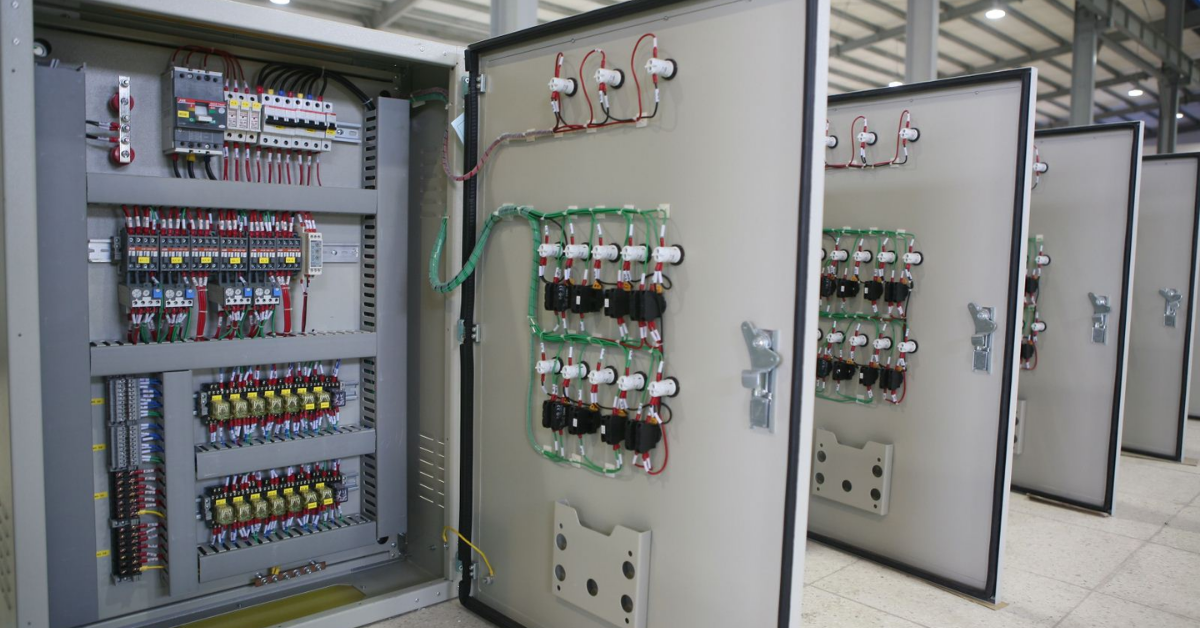

Cấu tạo của tủ điện trung thế

Các loại tủ điện trung thế

Tủ điện trung thế được phân thành nhiều loại khác nhau, mỗi loại được thiết kế để đáp ứng những yêu cầu cụ thể của hệ thống điện. Dưới đây là một số loại tủ điện trung thế phổ biến:

Tủ RMU (Ring Main Unit):

Thường được sử dụng trong các trạm biến áp, trạm phân phối điện và khu công nghiệp. Tủ RMU được thiết kế để kết nối, đo lường và bảo vệ máy biến áp, đồng thời cung cấp điện năng thông qua mạng điện vòng. Ưu điểm của tủ RMU là khả năng bảo vệ máy biến áp tốt và dễ dàng bảo trì.

Tủ máy cắt trung thế VCB (Vacuum Circuit Breaker):

Sử dụng công nghệ chân không để đóng ngắt mạch điện, phổ biến trong các trạm điện EVN, ngành công nghiệp nặng như sắt thép, và các khu công nghiệp lớn. Tủ VCB nổi bật với tốc độ đóng ngắt nhanh và chính xác, đảm bảo an toàn cho hệ thống.

Tủ cầu dao phụ tải LBS (Load Break Switch):

Cho phép đóng ngắt liên tục hoặc luân phiên từng mạch điện trung thế, mang lại sự linh hoạt trong điều khiển dòng điện. Loại tủ này phù hợp với các ứng dụng cần thay đổi chế độ vận hành thường xuyên.

Tủ dao cắt DS (Disconnecting Switch):

Có chức năng cách ly các phần của mạch điện trung thế, thường được sử dụng trong quá trình bảo trì hoặc thay đổi mạch điện. Ưu điểm của tủ DS là thiết kế đơn giản, dễ sử dụng và vận hành.

Tủ ATS trung thế (Automatic Transfer Switch):

Đảm bảo nguồn điện liên tục bằng cách tự động chuyển đổi sang nguồn dự phòng (như máy phát điện) khi nguồn điện chính gặp sự cố. Tủ ATS rất quan trọng đối với các hệ thống yêu cầu độ tin cậy cao.

Tủ tụ bù trung thế:

Giúp cải thiện hiệu suất hệ thống điện bằng cách bù công suất phản kháng, nâng cao hệ số công suất cosφ, từ đó giảm thiểu tổn thất điện năng.

Tủ nhị thứ:

Đóng vai trò điều khiển, bảo vệ rơ le, đo lường điện năng, hiển thị thông số và báo hiệu sự cố. Tủ nhị thứ thường được sử dụng trong các trạm truyền tải và phân phối điện, giúp tăng cường khả năng giám sát và quản lý hệ thống.

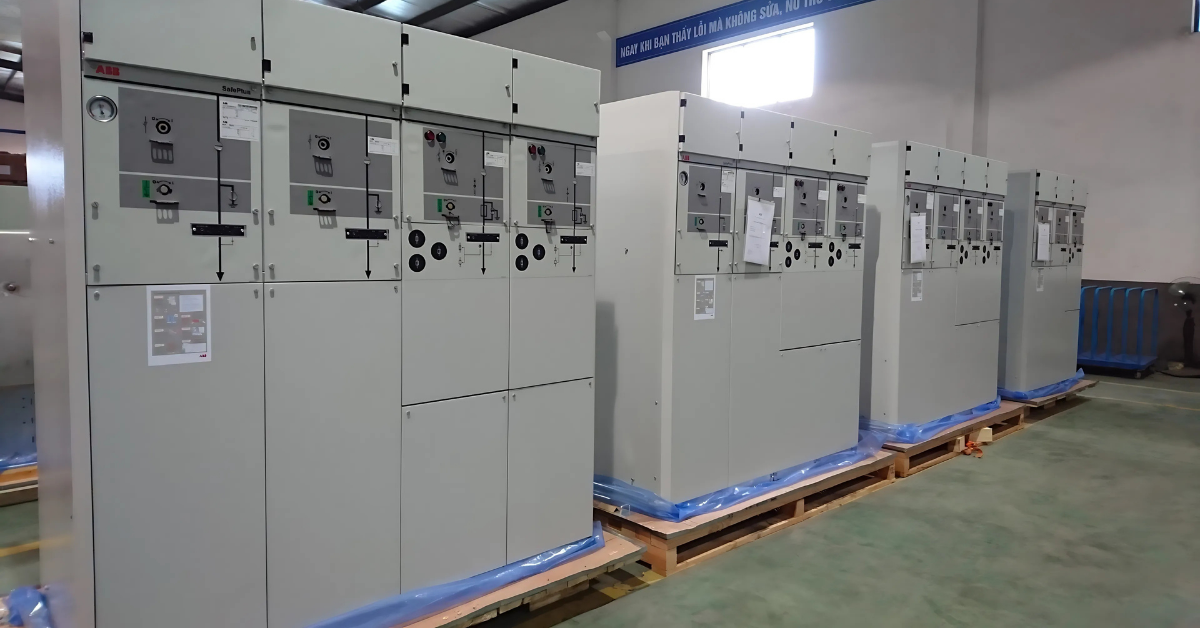

Các loại tủ điện trung thế

Vai trò của tủ điện trung thế

Tủ điện trung thế giữ vai trò then chốt trong hệ thống điện, đảm bảo sự vận hành an toàn, ổn định và liên tục. Cụ thể, các vai trò chính bao gồm:

• Đóng cắt mạch điện: Kiểm soát dòng điện, cho phép đóng hoặc ngắt nguồn điện đến các phụ tải một cách nhanh chóng và an toàn khi cần thiết. Điều này giúp cô lập các sự cố, bảo vệ thiết bị và đảm bảo an toàn cho người vận hành.

• Bảo vệ hệ thống điện: Như một "người bảo vệ", tủ điện trung thế phát hiện và ngăn chặn các sự cố điện nguy hiểm như quá tải, ngắn mạch, quá áp... Các thiết bị bảo vệ tích hợp trong tủ sẽ tự động ngắt mạch điện khi phát hiện sự cố, hạn chế tối đa thiệt hại cho hệ thống.

• Điều khiển hệ thống điện: Giúp điều chỉnh và kiểm soát các thông số điện như điện áp, dòng điện, đảm bảo hệ thống hoạt động ổn định và hiệu quả.

• Phân phối điện năng: Đảm nhiệm việc phân phối điện năng từ nguồn đến các phụ tải một cách hiệu quả và an toàn. Tủ điện trung thế giúp điều chỉnh và phân bổ dòng điện đến các khu vực khác nhau trong hệ thống.

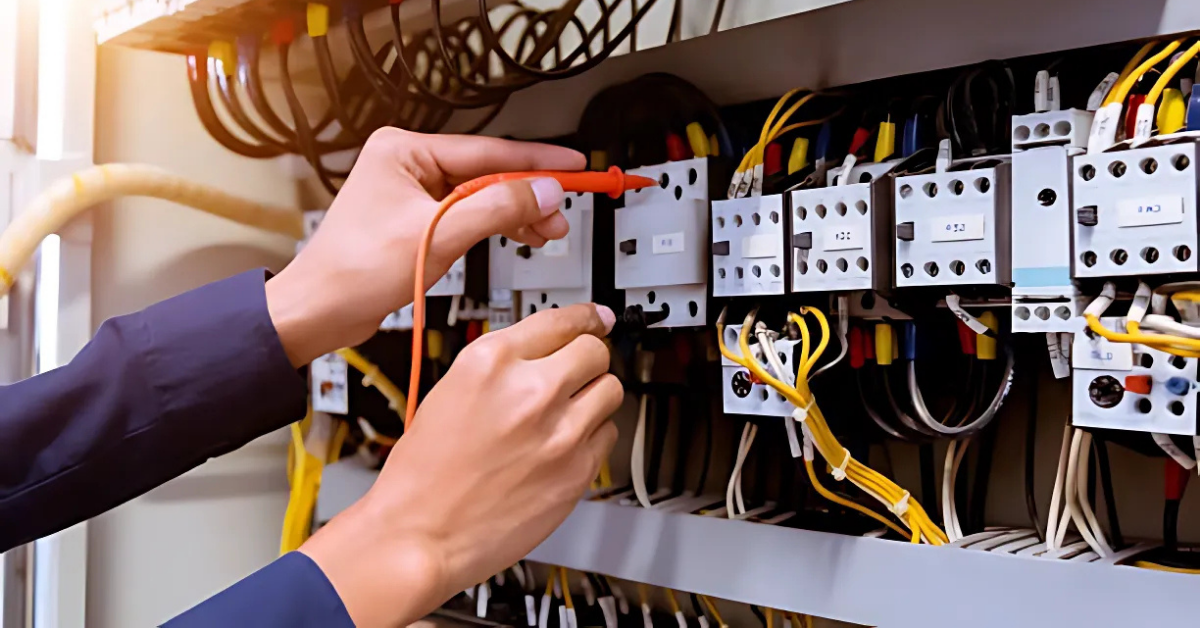

Vai trò của tủ điện trung thế

Quy trình lắp đặt tủ điện trung thế

Quy trình lắp đặt tủ điện trung thế đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các quy định an toàn, do đó cần được thực hiện bởi các kỹ thuật viên có chuyên môn. Các bước cơ bản trong quy trình lắp đặt bao gồm:

• Khảo sát và chuẩn bị mặt bằng: Trước khi lắp đặt, cần khảo sát kỹ vị trí lắp đặt, đảm bảo mặt bằng đáp ứng các yêu cầu kỹ thuật về không gian, độ vững chắc, khả năng chịu tải... Việc chuẩn bị mặt bằng kỹ lưỡng sẽ giúp quá trình lắp đặt diễn ra thuận lợi và đảm bảo an toàn.

• Lắp đặt tủ và các thiết bị phụ trợ: Tiến hành lắp đặt tủ điện lên vị trí đã được chuẩn bị, bao gồm việc lắp đặt chân đế, cố định tủ và các thiết bị phụ trợ như hệ thống tiếp địa, hệ thống thông gió...

• Kết nối dây dẫn: Đây là bước quan trọng, yêu cầu độ chính xác cao. Các dây dẫn điện cần được kết nối đúng theo sơ đồ thiết kế, đảm bảo đúng cực tính, đúng tiết diện dây và được siết chặt để đảm bảo tiếp xúc tốt, tránh hiện tượng quá nhiệt hoặc chập điện.

• Kiểm tra và nghiệm thu: Sau khi hoàn tất lắp đặt, cần kiểm tra kỹ lưỡng toàn bộ hệ thống, bao gồm kiểm tra cách điện, kiểm tra hoạt động của các thiết bị đóng cắt, bảo vệ, đo lường... Quá trình nghiệm thu sẽ đảm bảo tủ điện trung thế hoạt động đúng theo thiết kế và đáp ứng các tiêu chuẩn an toàn.

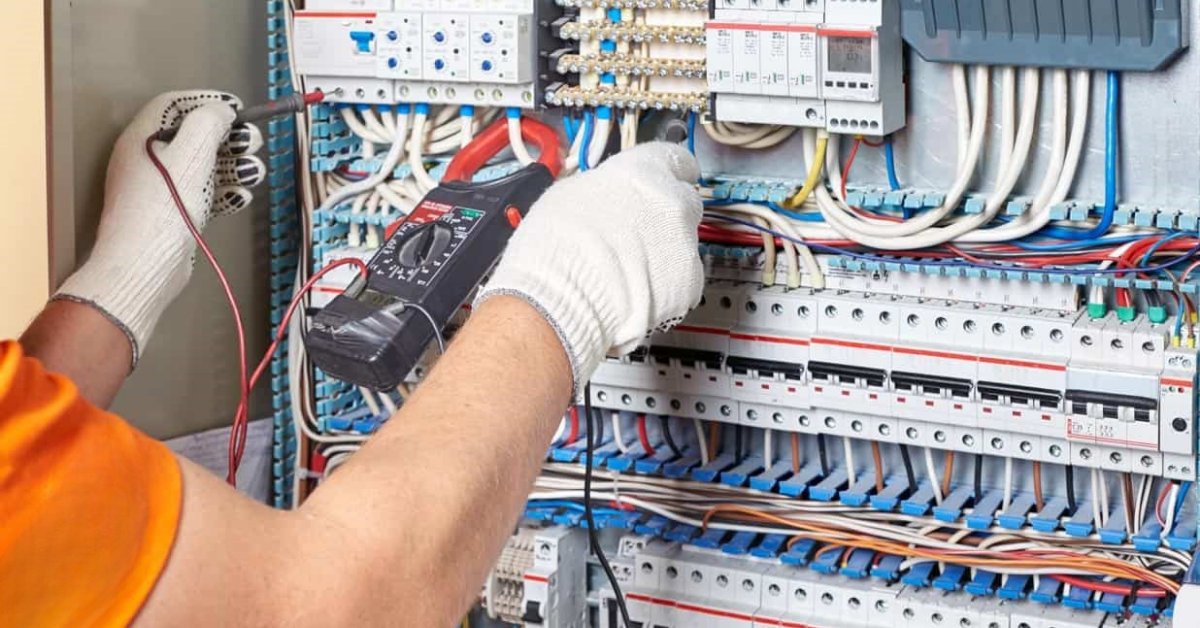

Quy trình lắp đặt tủ điện trung thế

Cách lựa chọn tủ điện trung thế phù hợp

Việc lựa chọn tủ điện trung thế phù hợp với nhu cầu sử dụng là rất quan trọng để đảm bảo hiệu quả và an toàn cho hệ thống điện. Dưới đây là một số yếu tố cần xem xét khi lựa chọn:

• Điện áp và dòng điện định mức: Đây là hai thông số kỹ thuật quan trọng nhất. Cần xác định chính xác điện áp và dòng điện làm việc của hệ thống để lựa chọn tủ điện có định mức phù hợp, tránh tình trạng quá tải hoặc hoạt động không hiệu quả.

• Môi trường lắp đặt: Tùy thuộc vào vị trí lắp đặt là trong nhà hay ngoài trời mà lựa chọn loại tủ phù hợp. Tủ điện trong nhà thường nhỏ gọn hơn, trong khi tủ điện ngoài trời cần có khả năng chống chịu với các điều kiện thời tiết khắc nghiệt.

• Chức năng và yêu cầu kỹ thuật: Xác định rõ các chức năng cần thiết của tủ điện, ví dụ như đóng cắt, bảo vệ, điều khiển, đo lường... Từ đó, lựa chọn tủ điện có tích hợp đầy đủ các chức năng đáp ứng yêu cầu kỹ thuật của hệ thống.

• Tiêu chuẩn và chất lượng: Nên lựa chọn tủ điện được sản xuất theo các tiêu chuẩn quốc tế và được chứng nhận chất lượng để đảm bảo độ an toàn và tin cậy.

• Nhà cung cấp uy tín: Lựa chọn nhà cung cấp uy tín và có kinh nghiệm sẽ giúp bạn yên tâm về chất lượng sản phẩm, dịch vụ bảo hành và hỗ trợ kỹ thuật.

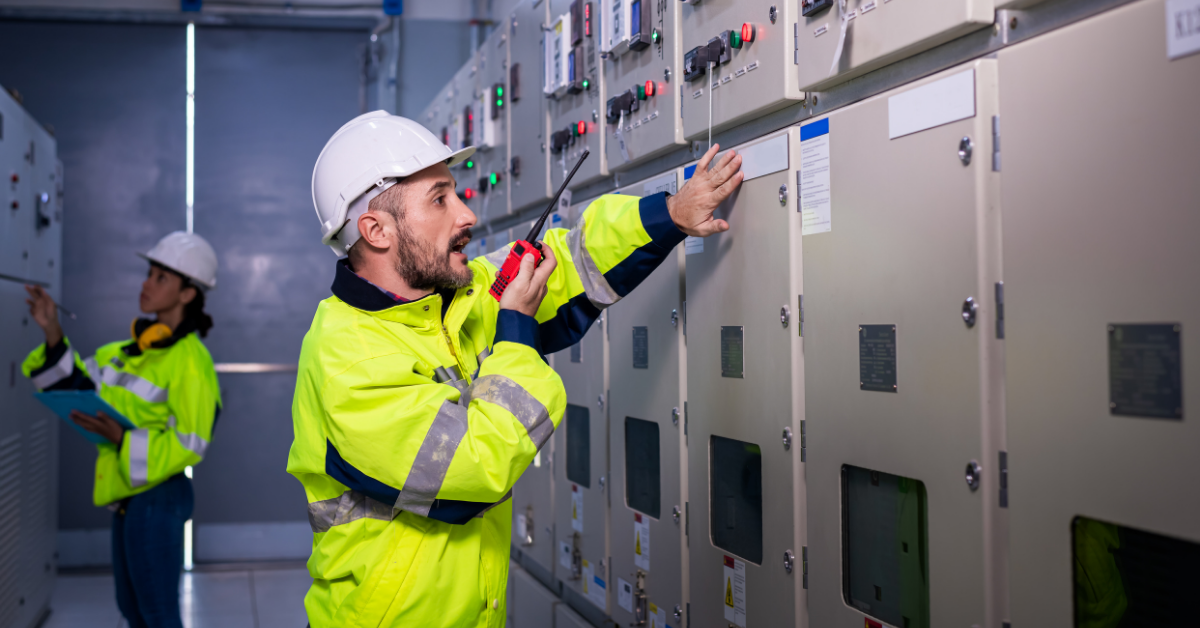

Cách lựa chọn tủ điện trung thế phù hợp

Ứng dụng của tủ điện trung thế

Tủ điện trung thế đóng vai trò quan trọng và được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp đến dân dụng, bao gồm:

• Trạm biến áp: Tại các trạm biến áp, tủ điện trung thế được sử dụng để điều khiển, bảo vệ và phân phối điện năng từ lưới điện trung thế đến lưới điện hạ thế, cung cấp điện cho người tiêu dùng.

• Nhà máy công nghiệp: Trong các nhà máy, tủ điện trung thế cung cấp và phân phối điện năng cho các máy móc, thiết bị sản xuất, đảm bảo hoạt động liên tục và ổn định của dây chuyền sản xuất.

• Tòa nhà cao tầng: Đối với các tòa nhà cao tầng, tủ điện trung thế đóng vai trò phân phối điện năng đến các tầng, khu vực khác nhau trong tòa nhà, đáp ứng nhu cầu sử dụng điện đa dạng.

• Hệ thống điện lưới: Trong hệ thống điện lưới, tủ điện trung thế được sử dụng để điều khiển và bảo vệ lưới điện, đảm bảo sự ổn định và an toàn cho toàn hệ thống.

• Các công trình công cộng: Bệnh viện, trường học, trung tâm thương mại... cũng sử dụng tủ điện trung thế để phân phối và quản lý điện năng.

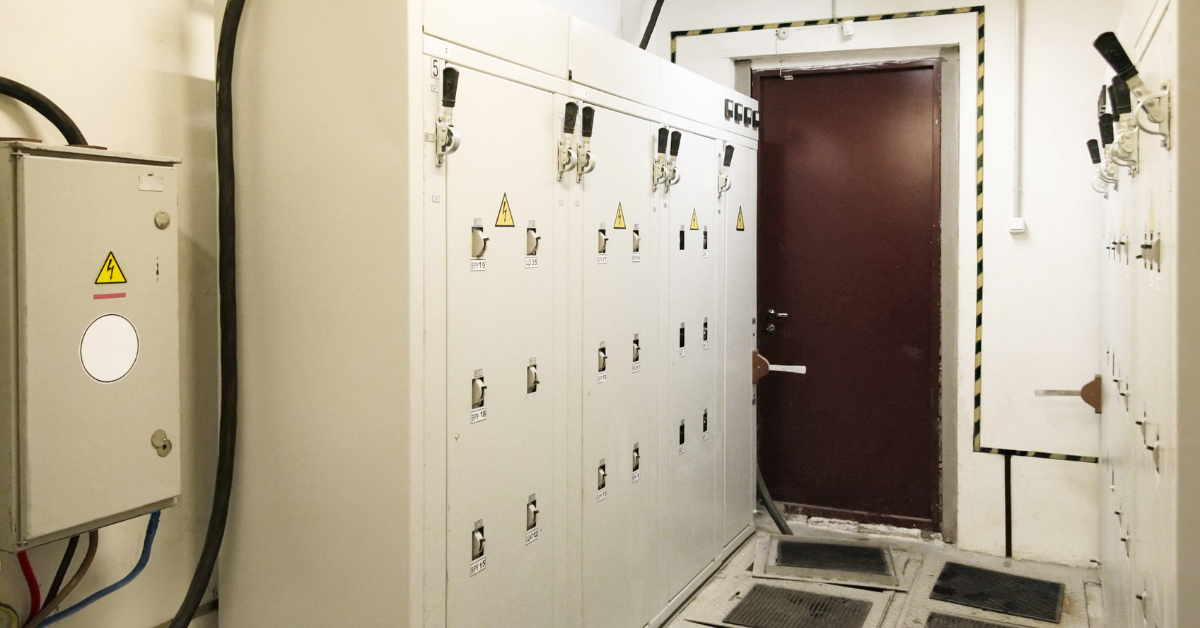

Ứng dụng của tủ điện trung thế

Tủ điện trung thế là một phần không thể thiếu trong hệ thống điện hiện đại, đóng góp vào sự phát triển của các ngành công nghiệp và đời sống xã hội. Hy vọng bài viết của Sài Gòn Sinco đã cung cấp cho bạn cái nhìn tổng quan về tủ điện trung thế. Để được tư vấn chi tiết và lựa chọn giải pháp tối ưu cho hệ thống điện của bạn.
