Tủ RMU là gì? Cấu tạo, chức năng và ưu điểm nổi bật

Tủ RMU (Ring Main Unit) là giải pháp tối ưu cho hệ thống điện phân phối trung thế dạng vòng, tích hợp nhiều chức năng quan trọng như đóng cắt, bảo vệ và điều khiển. Bài viết này của Sài Gòn Sinco sẽ phân tích chi tiết về tủ RMU, từ định nghĩa, cấu tạo, chức năng đến các loại tủ RMU phổ biến, giúp bạn có cái nhìn toàn diện về thiết bị quan trọng này.

Tủ RMU là gì?

Tủ RMU (Ring Main Unit) là một loại tủ điện trung thế được thiết kế tích hợp, bao gồm các thành phần đóng cắt, bảo vệ và điều khiển trong một khối thống nhất. Nó được sử dụng phổ biến trong các mạng điện phân phối dạng vòng, cho phép đóng ngắt, bảo vệ và vận hành hệ thống điện một cách an toàn, hiệu quả và linh hoạt. Tủ RMU thường có kích thước nhỏ gọn, độ tin cậy cao, an toàn, dễ bảo dưỡng, dễ thay thế và mở rộng. Tùy thuộc vào yêu cầu, RMU có sẵn các loại điện áp khác nhau phù hợp để lắp đặt cả trong nhà lẫn ngoài trời.

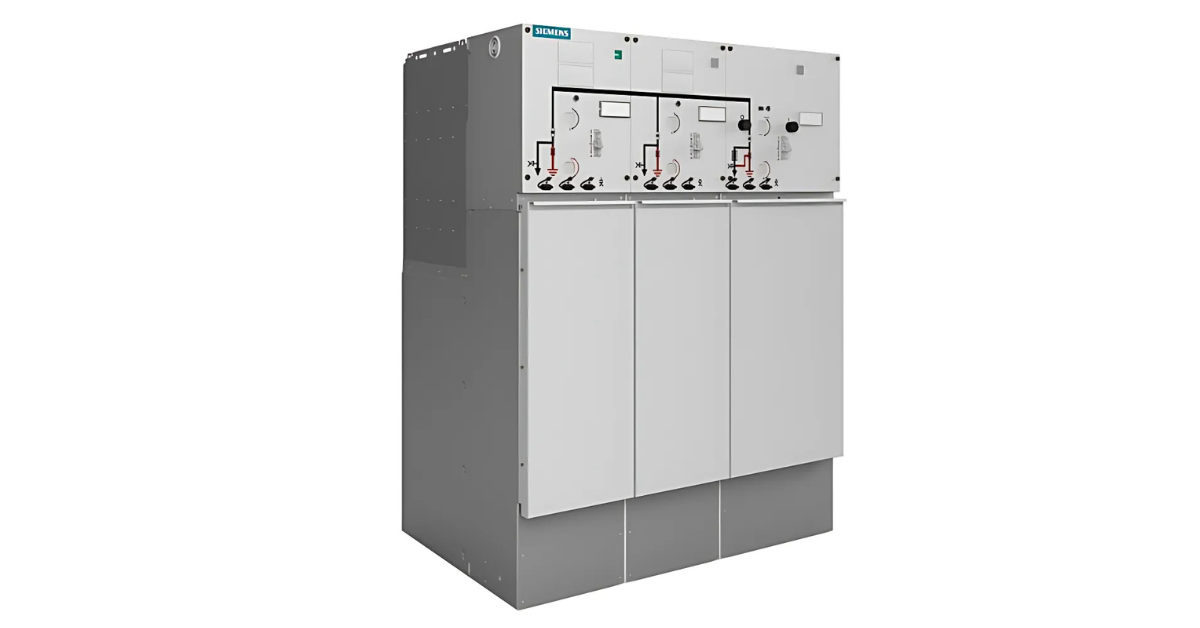

Tủ RMU là gì

Cấu tạo và chức năng của tủ RMU

Tủ RMU được thiết kế với cấu trúc module, tích hợp nhiều thành phần quan trọng, hoạt động phối hợp để đảm bảo chức năng đóng cắt, bảo vệ và điều khiển hệ thống điện trung thế.

Cấu tạo của tủ RMU:

Cụ thể, cấu tạo của tủ RMU bao gồm:

• Máy cắt chân không (VCB): "Trái tim" của tủ RMU, VCB đảm nhiệm chức năng đóng ngắt mạch điện trung thế. Với khả năng dập hồ quang nhanh chóng trong môi trường chân không, VCB đảm bảo an toàn và độ tin cậy cao.

• Dao cách ly: Đóng vai trò như một "công tắc an toàn", cho phép cách ly các phần của mạch điện để bảo trì hoặc sửa chữa mà không ảnh hưởng đến toàn bộ hệ thống.

• Biến dòng điện (CT) và biến điện áp (VT): "Đôi mắt" của tủ RMU, CT và VT đo lường dòng điện và điện áp trong hệ thống, cung cấp dữ liệu quan trọng cho việc giám sát và điều khiển.

• Rơ le bảo vệ: "Bộ não" của tủ RMU, rơ le bảo vệ liên tục giám sát các thông số điện và phát hiện các sự cố như quá tải, ngắn mạch. Khi phát hiện sự cố, rơ le sẽ điều khiển máy cắt (VCB) hoạt động để bảo vệ hệ thống.

• Vỏ tủ: Lớp vỏ bảo vệ bên ngoài, thường làm bằng kim loại hoặc composite, có khả năng chống chịu thời tiết, bảo vệ các thiết bị bên trong khỏi tác động của môi trường.

Chức năng chính của tủ RMU:

Tủ RMU đảm nhiệm nhiều chức năng quan trọng trong hệ thống điện trung thế, bao gồm:

• Đóng cắt mạch điện: Kiểm soát dòng điện, cung cấp hoặc ngắt điện cho các phụ tải.

• Bảo vệ hệ thống điện: Phát hiện và ngăn chặn các sự cố điện, bảo vệ thiết bị và đảm bảo an toàn cho người vận hành.

• Cách ly sự cố: Cô lập khu vực bị sự cố, hạn chế ảnh hưởng đến các phần khác của hệ thống.

• Giám sát hệ thống: Theo dõi các thông số điện, giúp vận hành và quản lý hệ thống hiệu quả.

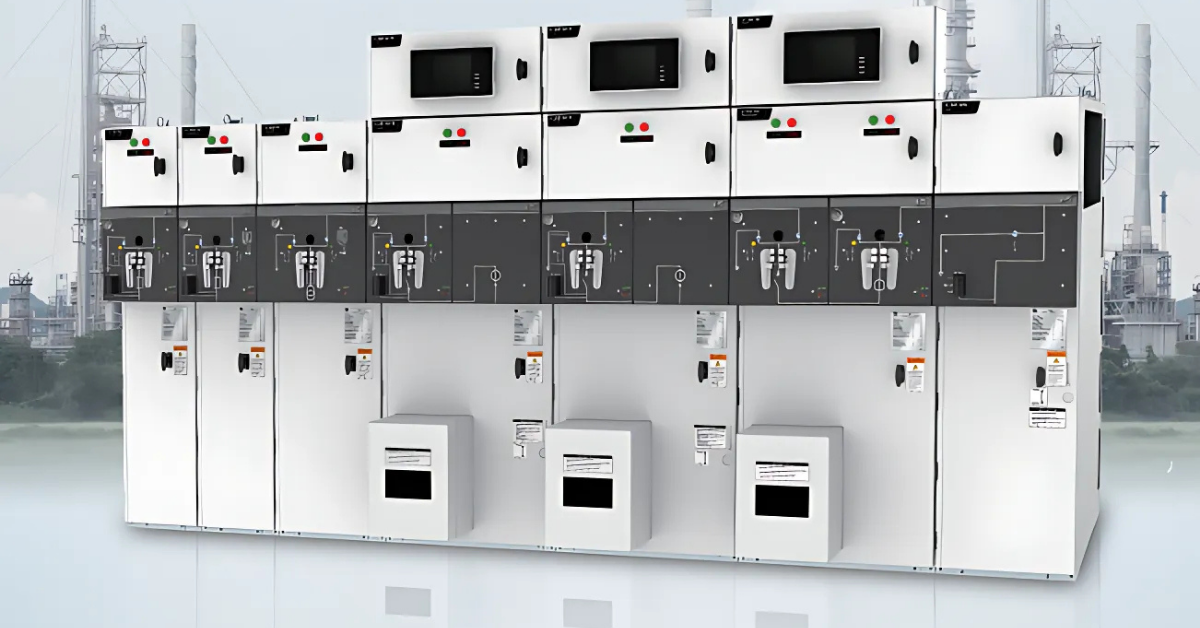

Cấu tạo và chức năng của tủ RMU

Ưu điểm nổi bật của tủ RMU

Tủ RMU sở hữu nhiều ưu điểm vượt trội so với các giải pháp đóng cắt trung thế truyền thống, giúp nó trở thành lựa chọn hàng đầu cho nhiều ứng dụng:

• Kích thước nhỏ gọn: Tiết kiệm diện tích lắp đặt đáng kể, đặc biệt hữu ích trong các khu vực đô thị chật hẹp hoặc các trạm biến áp có diện tích hạn chế.

• Độ an toàn cao: Được thiết kế với các tiêu chuẩn an toàn nghiêm ngặt, tủ RMU đảm bảo an toàn tối đa cho người vận hành và thiết bị, giảm thiểu rủi ro tai nạn điện.

• Lắp đặt và vận hành đơn giản: Việc lắp đặt và vận hành tủ RMU tương đối dễ dàng, giúp tiết kiệm thời gian và công sức. Giao diện vận hành thân thiện, dễ sử dụng, ngay cả với người không chuyên.

• Chi phí bảo trì thấp: Tủ RMU được chế tạo từ vật liệu chất lượng cao, có độ bền và tuổi thọ cao, ít xảy ra sự cố, giúp giảm thiểu chi phí bảo trì và sửa chữa.

• Khả năng mở rộng linh hoạt: Dễ dàng mở rộng hệ thống điện khi cần thiết mà không cần thay đổi quá nhiều cấu trúc hiện có. Tính linh hoạt này giúp đáp ứng nhu cầu phát triển của hệ thống điện trong tương lai.

• Vận hành tin cậy: Tủ RMU hoạt động ổn định và tin cậy trong nhiều điều kiện môi trường khác nhau, đảm bảo cung cấp điện liên tục và ổn định.

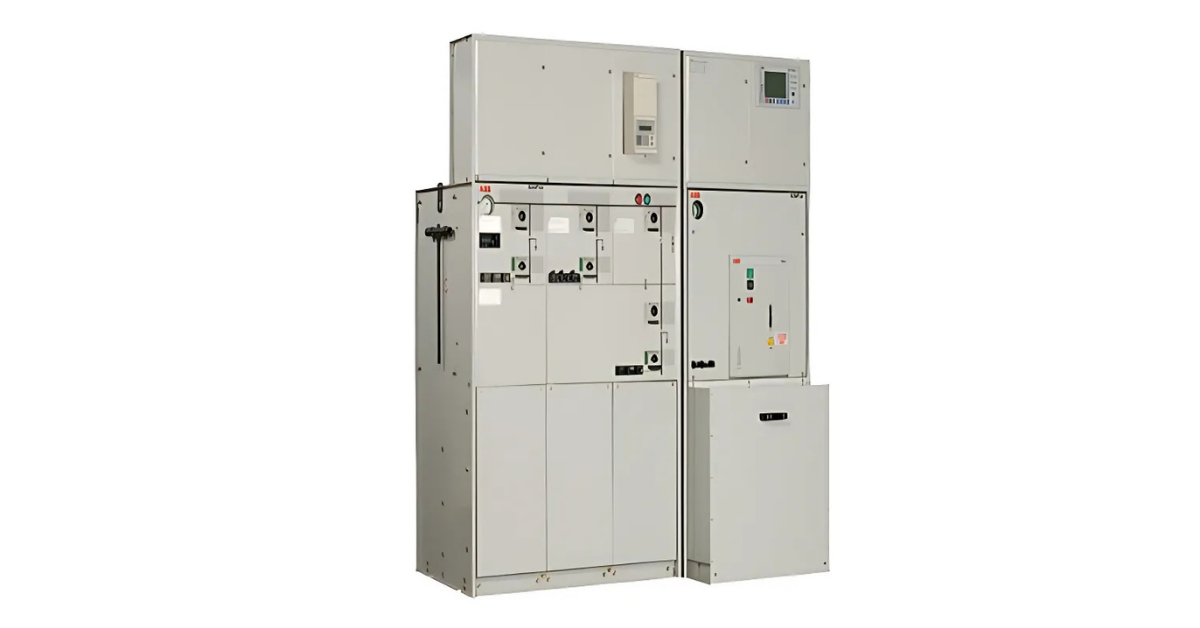

Ưu điểm nổi bật của tủ RMU

Các loại tủ RMU thông dụng nhất hiện nay

Trên thị trường hiện nay có nhiều loại tủ RMU từ các nhà sản xuất khác nhau, mỗi loại đều có những đặc điểm và ưu điểm riêng. Dưới đây là một số loại tủ RMU thông dụng:

• Tủ RMU ABB: Được thiết kế kín hoàn toàn (metal enclosed), cách điện bằng khí SF6, phù hợp với hệ thống phân phối trung thế lên đến 36kV 630A. Tủ RMU ABB nổi bật với khả năng chống ẩm, bụi bẩn tốt, độ an toàn cao cho người vận hành, dễ dàng bảo dưỡng và mở rộng. Chúng thường được sử dụng trong các trạm biến áp, nhà máy công nghiệp, sân bay và các khu vực có môi trường khắc nghiệt.

• Tủ RMU Schneider: Cũng sử dụng thiết kế metal enclosed tương tự ABB nhưng tập trung vào sự nhỏ gọn và linh hoạt. Ưu điểm của tủ RMU Schneider bao gồm tính an toàn cao, bảo vệ có chọn lọc, ít phải bảo trì và khả năng giám sát từ xa. Ứng dụng phổ biến trong các trạm điện ngoài trời, trạm chuyển tiếp và trạm điện ngầm.

• Tủ RMU Siemens: Thiết kế nhỏ gọn, metal-closed, phù hợp sử dụng cả trong nhà và ngoài trời (trong các trạm compact). Với tiêu chuẩn kín hoàn toàn IP65, tủ RMU Siemens có khả năng chống chịu tốt với môi trường khắc nghiệt, bảo vệ thiết bị khỏi độ ẩm, bụi bẩn, hóa chất. Thường được lắp đặt trong các hệ thống phân phối điện trung thế, sân bay, tàu điện ngầm và các công trình có môi trường khắc nghiệt.

• Tủ RMU SafeRing và SafePlus của ABB: Đây là hai dòng sản phẩm của ABB, SafeRing là dòng tủ RMU compact, còn SafePlus là phiên bản nâng cấp với khả năng mở rộng và thông số kỹ thuật cao hơn. Cả hai dòng tủ này đều cung cấp giải pháp hoàn chỉnh cho phân phối thứ cấp 12/24 kV, dễ dàng mở rộng và nâng cấp, phù hợp với các trạm biến áp thứ cấp hợp bộ, các ngành công nghiệp nhỏ và tòa nhà thương mại.

Việc lựa chọn loại tủ RMU nào phụ thuộc vào yêu cầu kỹ thuật cụ thể của từng dự án, cũng như điều kiện môi trường và ngân sách đầu tư.

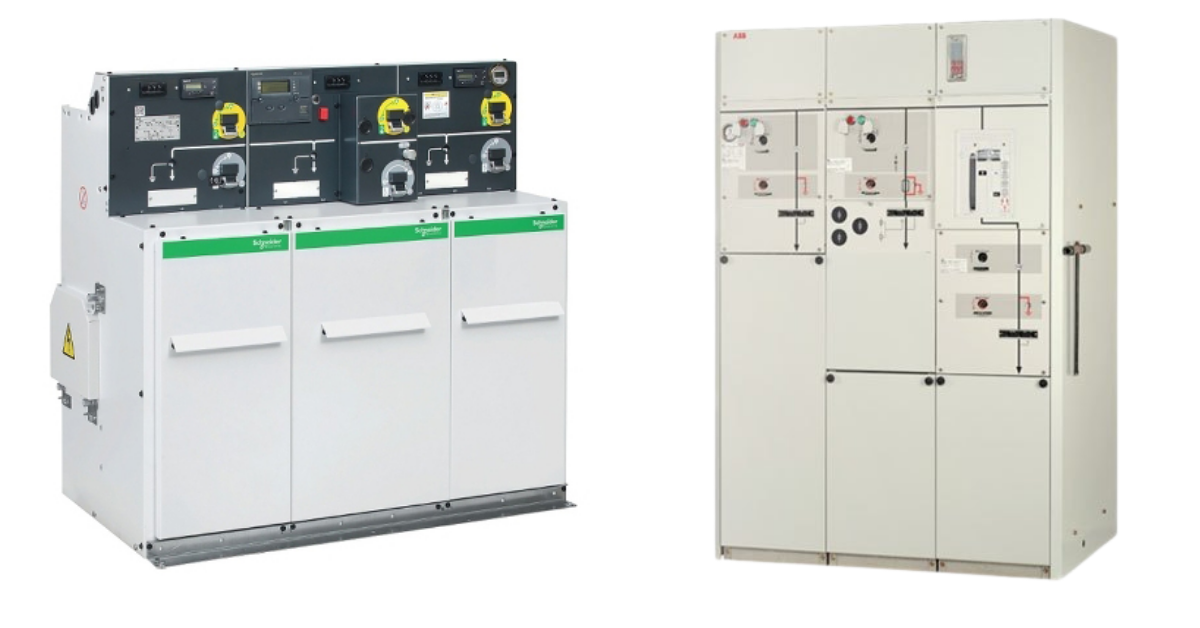

Các loại tủ RMU thông dụng nhất hiện nay

Tủ RMU là một thiết bị quan trọng trong hệ thống điện trung thế, mang lại nhiều lợi ích về hiệu quả, an toàn và tiết kiệm. Để được tư vấn chi tiết và lựa chọn giải pháp tủ RMU phù hợp nhất với nhu cầu của bạn, hãy liên hệ ngay với Sài Gòn Sinco - chúng tôi luôn sẵn sàng hỗ trợ bạn.
