Vật liệu cách điện trong máy biến áp: Phân loại, tiêu chí và ứng dụng

Vật liệu cách điện trong máy biến áp là các chất được dùng để ngăn dòng điện rò rỉ và bảo vệ các bộ phận dẫn điện bên trong gồm các loại rắn, lỏng, bán rắn, tiêu chí dựa vào công suất, môi trường... Chúng đóng vai trò giúp ổn định điện áp, tản nhiệt, bảo vệ các bộ phận dẫn nhiệt. Trong bài viết này, Saigon Sinco sẽ giúp bạn hiểu rõ vật liệu cách điện trong máy biến áp gồm những loại nào, tiêu chí chọn và ứng dụng hiệu quả.

Các tiêu chuẩn và phân cấp cách điện bạn cần biết

Các tiêu chuẩn và phân cấp cách điện giúp xác định khả năng chịu nhiệt, độ bền và hiệu suất hoạt động của vật liệu trong máy biến áp. Hiểu rõ các cấp này giúp lựa chọn vật liệu cách điện trong máy biến áp phù hợp và đảm bảo an toàn vận hành.

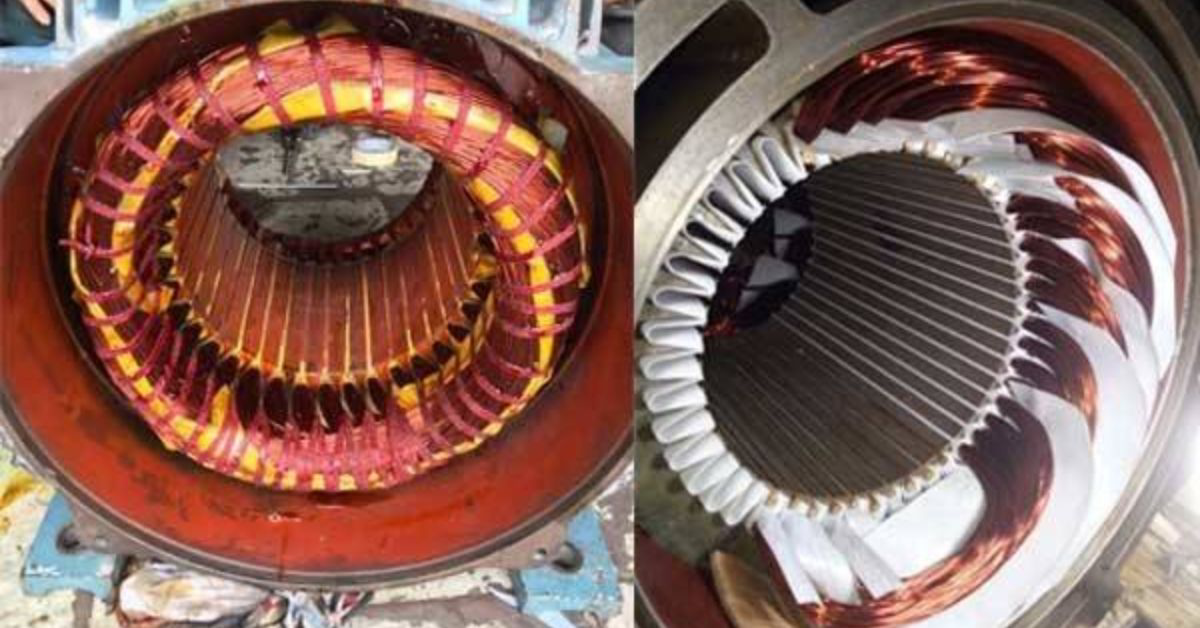

Các tiêu chuẩn và phân cấp cách điện bạn cần biết

Khái niệm cấp cách điện (Insulation Class) trong thông số máy biến áp

Cấp cách điện trong máy biến áp là thông số thể hiện khả năng chịu nhiệt tối đa của vật liệu cách điện mà không bị giảm chất lượng hoặc hư hỏng. Thông số này giúp kỹ sư lựa chọn đúng vật liệu phù hợp với điều kiện vận hành và nhiệt độ làm việc. Việc hiểu đúng cấp cách điện giúp bảo vệ máy biến áp khỏi nguy cơ quá nhiệt và kéo dài tuổi thọ thiết bị.

Phân cấp Y, A, E, B, F, H, C theo tiêu chuẩn International Electrotechnical Commission (IEC)

Theo tiêu chuẩn IEC, vật liệu cách điện trong máy biến áp được chia thành các cấp Y, A, E, B, F, H và C, tương ứng với giới hạn nhiệt độ mà vật liệu có thể chịu được trong quá trình vận hành lâu dài.

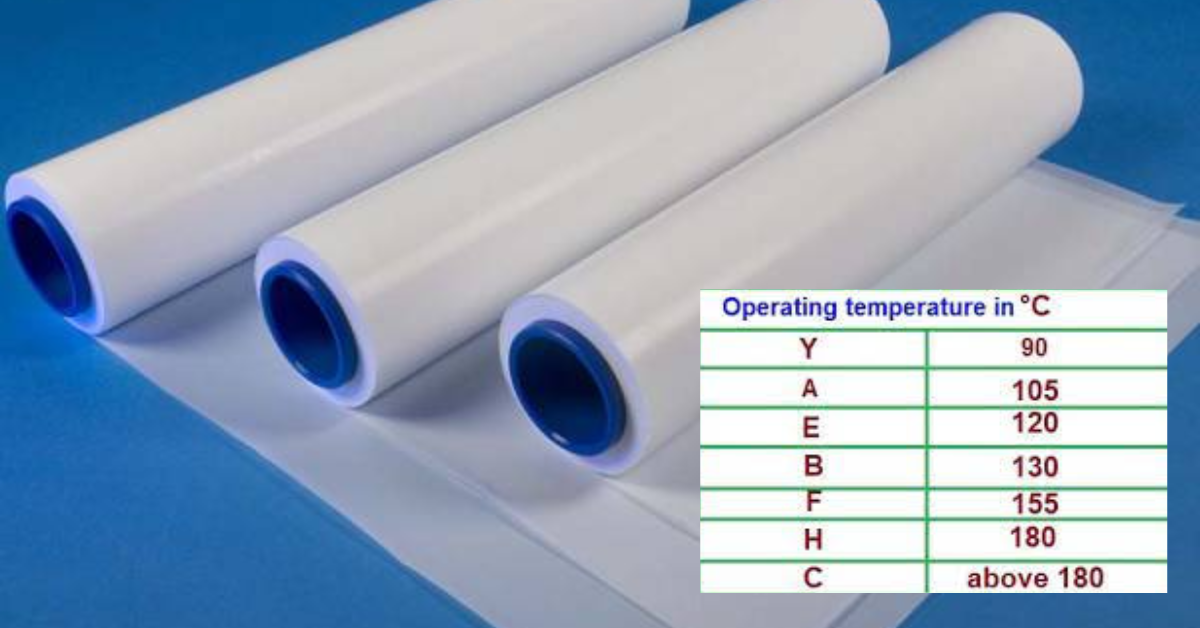

Phân cấp Y, A, E, B, F, H, C theo tiêu chuẩn IEC

• Cấp Y: tối đa 90°C, thường dùng cho vật liệu tự nhiên như giấy hoặc vải không xử lý.

• Cấp A: tối đa 105°C, gồm giấy tẩm dầu hoặc sợi cotton đã xử lý.

• Cấp E: tối đa 120°C, dùng trong các thiết bị công nghiệp thông thường.

• Cấp B: tối đa 130°C, phổ biến trong máy biến áp cỡ nhỏ và trung bình.

• Cấp F: tối đa 155°C, cho hiệu suất cao hơn, thường thấy ở máy biến áp công suất lớn.

• Cấp H: tối đa 180°C, sử dụng cho môi trường nhiệt cao, yêu cầu độ bền nhiệt tốt.

• Cấp C: trên 180°C, gồm vật liệu đặc biệt như mica, gốm hoặc thủy tinh.

Việc lựa chọn đúng cấp cách điện giúp đảm bảo máy biến áp hoạt động ổn định, hạn chế hư hỏng lớp cách điện và kéo dài tuổi thọ thiết bị.

Yêu cầu kỹ thuật: cách điện điện môi, nhiệt, cơ học, hóa học

Mỗi loại vật liệu cách điện trong máy biến áp cần đáp ứng đầy đủ các yêu cầu kỹ thuật về điện môi, nhiệt, cơ học và hóa học để đảm bảo hiệu quả và độ an toàn khi vận hành.

• Tính điện môi: Giúp ngăn dòng điện rò rỉ và hạn chế hiện tượng phóng điện giữa các bộ phận dẫn điện.

• Độ bền nhiệt: Đảm bảo vật liệu không bị biến dạng hoặc suy giảm tính năng khi làm việc ở nhiệt độ cao.

• Độ bền cơ học: Giúp vật liệu chịu được rung động, lực ép và các tác động cơ học trong quá trình vận hành máy.

• Tính ổn định hóa học: Giúp vật liệu không bị oxi hóa hoặc phản ứng với dầu, không khí, hơi ẩm trong môi trường hoạt động.

Đảm bảo đầy đủ các tiêu chí này giúp vật liệu cách điện hoạt động bền bỉ và an toàn. Đồng thời, lựa chọn thiết bị đóng cắt, cách điện phù hợp còn tăng cường bảo vệ hệ thống điện và nâng cao hiệu suất vận hành tổng thể.

Các nhóm vật liệu cách điện phổ biến trong máy biến áp

Các nhóm vật liệu cách điện trong máy biến áp được chia thành rắn, lỏng và bán rắn. Mỗi nhóm có đặc tính riêng về độ bền, khả năng chịu nhiệt và tính ổn định giúp đảm bảo hiệu suất và tuổi thọ cho thiết bị trong quá trình vận hành.

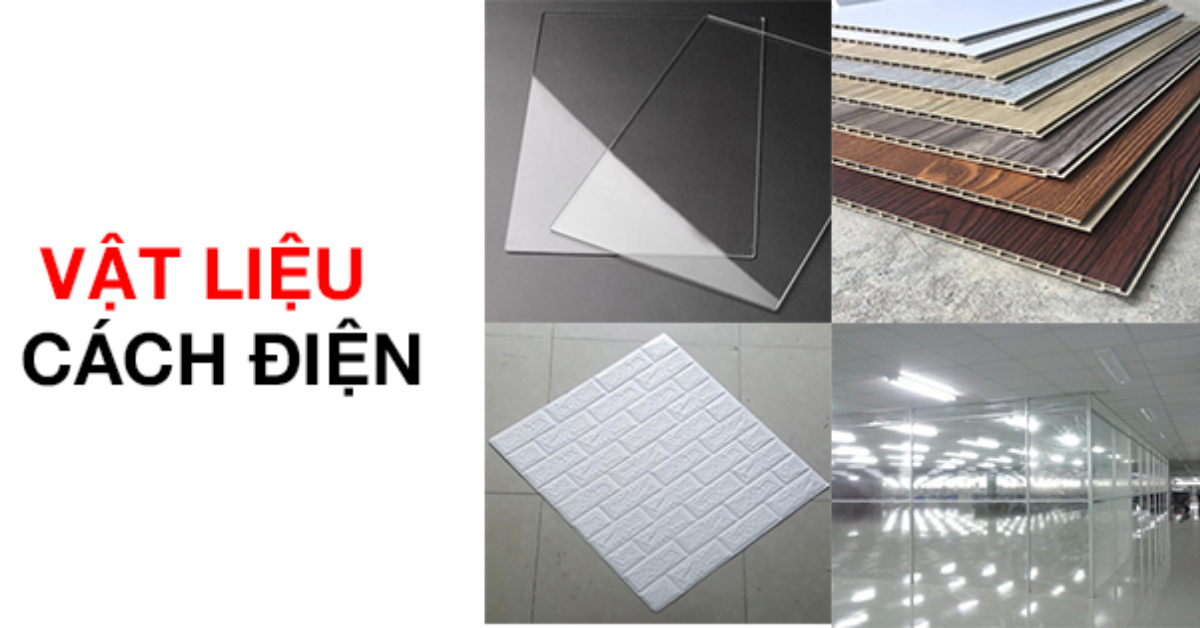

Các nhóm vật liệu cách điện phổ biến trong máy biến áp

Nhóm vật liệu cách điện rắn

Nhóm vật liệu cách điện rắn gồm giấy, sợi thủy tinh, nhựa epoxy, mica và vật liệu composite. Chúng được dùng để cách điện giữa các vòng dây hoặc giữa cuộn dây với lõi thép. Ưu điểm là độ bền cơ học cao và ổn định nhiệt tốt, giúp máy biến áp hoạt động an toàn và lâu dài.

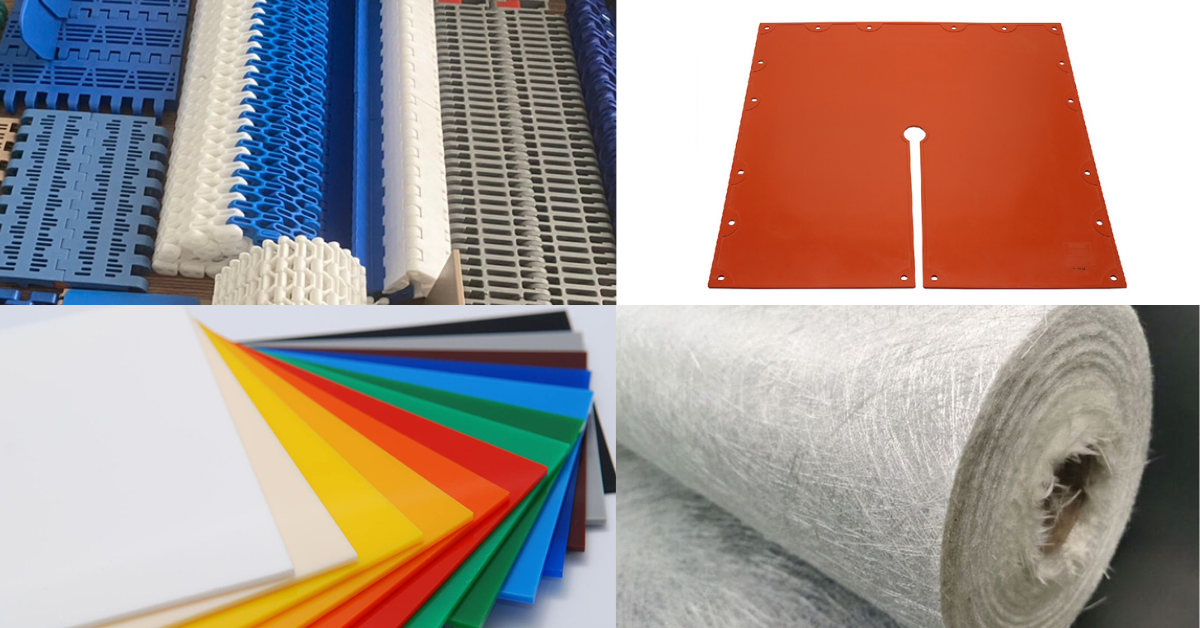

Nhóm vật liệu cách điện rắn

Nhóm vật liệu cách điện lỏng

Dầu biến áp là vật liệu cách điện lỏng phổ biến nhất, vừa có tác dụng cách điện vừa làm mát cho cuộn dây và lõi sắt. Một số loại dầu khoáng, dầu tổng hợp hay dầu ester tự nhiên được chọn tùy theo công suất và điều kiện vận hành của máy. Khi sử dụng, cần đảm bảo độ tinh khiết và kiểm tra định kỳ để tránh ẩm và tạp chất gây giảm hiệu quả cách điện.

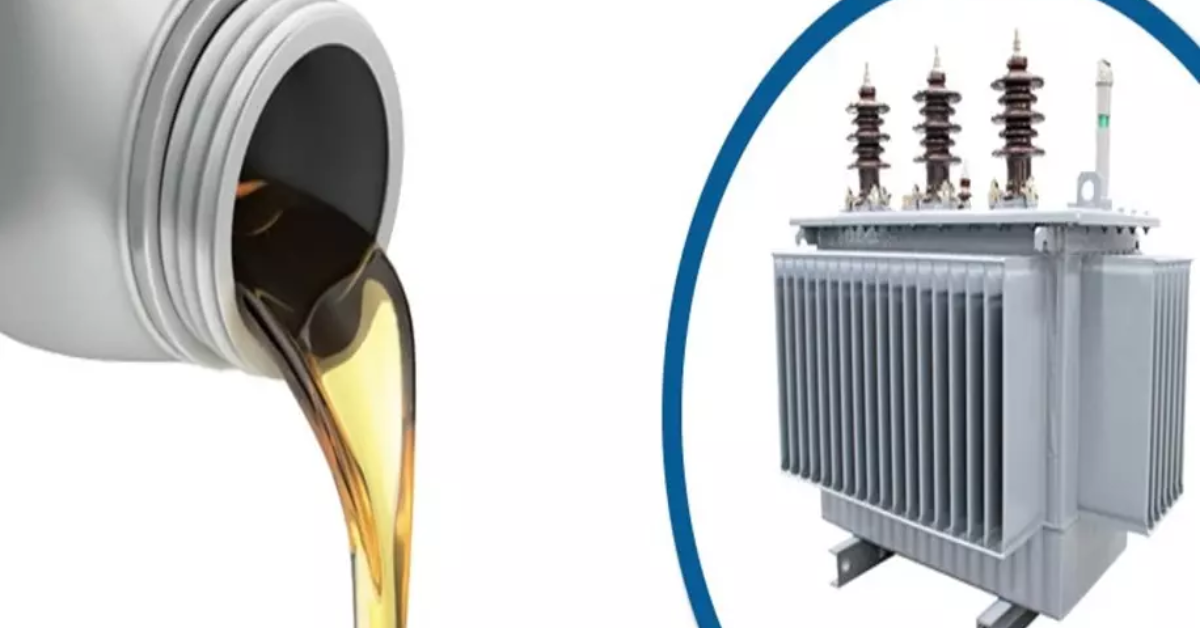

Nhóm vật liệu cách điện lỏng

Nhóm vật liệu cách điện bán rắn

Nhóm vật liệu cách điện bán rắn như nhựa tẩm hoặc hỗn hợp polymer được sử dụng để cải thiện độ bền nhiệt và khả năng chịu tải của máy biến áp. Loại vật liệu này thường dùng cho máy biến áp khô vì có tính ổn định cao, không rò rỉ và thân thiện môi trường.

Nhóm vật liệu cách điện bán rắn

Tiêu chí lựa chọn vật liệu cách điện cho máy biến áp

Khi chọn vật liệu cách điện trong máy biến áp, kỹ sư cần dựa trên công suất, điều kiện vận hành, môi trường nhiệt độ và độ ẩm. Ngoài ra, cần kiểm tra khả năng chịu nhiệt, độ dẫn điện thấp, độ bền cơ học và tính ổn định hóa học. Việc chọn đúng vật liệu không chỉ giúp tối ưu hiệu suất mà còn giảm chi phí bảo trì và ngăn ngừa sự cố cháy nổ.

Ứng dụng thực tiễn trong máy biến áp

Vật liệu cách điện trong máy biến áp được ứng dụng rộng rãi để bảo vệ các bộ phận dẫn điện, ngăn rò rỉ dòng điện và tản nhiệt hiệu quả. Chúng giúp máy biến áp hoạt động ổn định, giảm tổn hao và kéo dài tuổi thọ thiết bị.

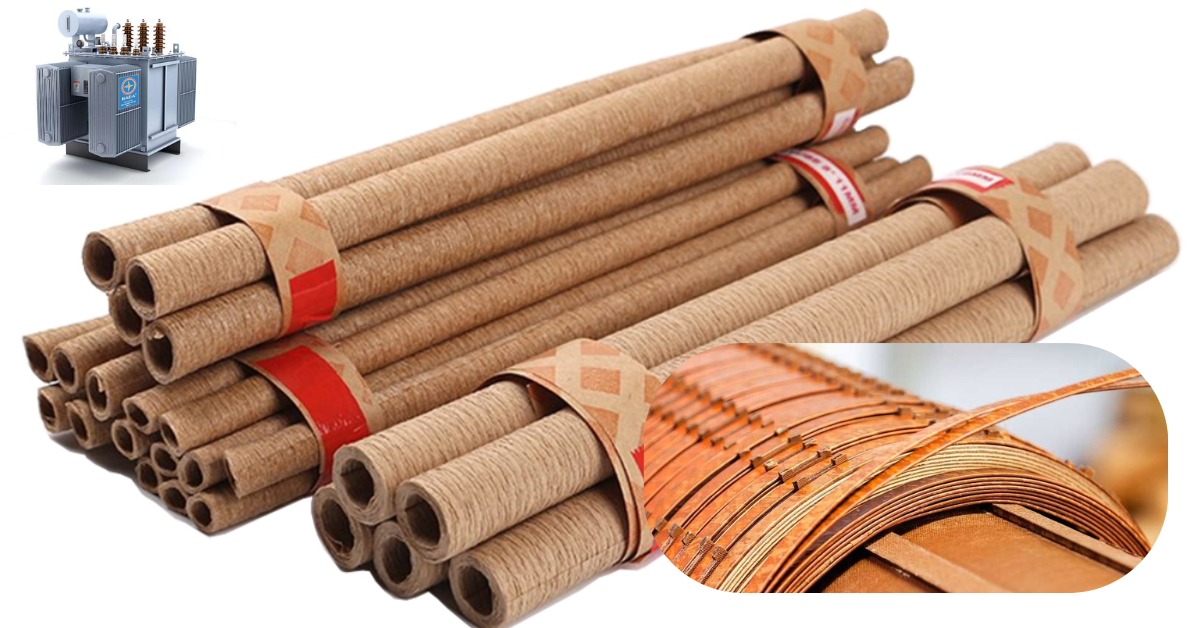

Ứng dụng thực tiễn trong máy biến áp

• Vật liệu cách điện trong máy biến áp được ứng dụng ở nhiều vị trí như cuộn dây, lõi thép, đầu nối và vỏ máy.

• Dầu cách điện đảm nhiệm vai trò tản nhiệt, vật liệu rắn bảo vệ các bộ phận dẫn điện.

• Còn vật liệu bán rắn giúp tăng độ bền cho toàn hệ thống.

Tùy vào công suất và mục đích sử dụng mà kỹ sư sẽ chọn kết hợp các loại vật liệu phù hợp để đảm bảo an toàn vận hành.

Những lỗi thường gặp trong vật liệu cách điện của máy biến áp

Trong quá trình vận hành, vật liệu cách điện của máy biến áp có thể gặp lỗi do điều kiện môi trường và bảo dưỡng không đúng cách. Khi vật liệu bị suy giảm chất lượng, khả năng cách điện giảm khiến máy biến áp dễ xảy ra sự cố và giảm hiệu suất hoạt động. Một số lỗi thường gặp gồm:

• Vật liệu bị ẩm: Khi vật liệu cách điện bị ẩm lâu ngày, khả năng cách điện giảm mạnh, dễ dẫn đến rò rỉ dòng điện và phóng điện cục bộ trong máy biến áp.

• Nhiễm bụi: Bụi bẩn tích tụ trên bề mặt vật liệu làm suy giảm khả năng cách điện, tăng nguy cơ hỏng hóc và giảm hiệu suất vận hành thiết bị.

• Dầu cách điện bị oxi hóa hoặc chọn sai cấp nhiệt: Dầu biến áp oxi hóa hoặc vật liệu cách điện không đúng cấp nhiệt làm mất tính năng bảo vệ, gây quá nhiệt, giảm tuổi thọ và hiệu quả máy biến áp.

Những lỗi này có thể dẫn đến phóng điện cục bộ, giảm hiệu suất và tăng nguy cơ hư hỏng. Bảo dưỡng định kỳ, kiểm tra dầu và vệ sinh hệ thống cách điện là giải pháp giúp duy trì độ bền và an toàn cho máy biến áp.

Vật liệu cách điện trong máy biến áp đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu suất thiết bị. Việc hiểu rõ phân loại, tiêu chí chọn và ứng dụng giúp kỹ sư lựa chọn đúng loại vật liệu phù hợp với nhu cầu thực tế. Nếu bạn cần tư vấn hoặc cung cấp vật liệu cách điện chất lượng cho máy biến áp, hãy liên hệ Saigon Sinco để được hỗ trợ chi tiết và giải pháp tối ưu cho dự án của bạn.
