Vỏ tủ điện công nghiệp là gì? Công dụng và phân loại chi tiết

Vỏ tủ điện công nghiệp là một thành phần thiết yếu trong mọi hệ thống điện sản xuất. Nó không chỉ là một chiếc hộp kim loại, mà có chức năng chứa và bảo vệ các thiết bị điện bên trong khỏi bụi bẩn, độ ẩm và va đập. Trong bài viết này, Saigon Sinco sẽ phân tích phân tích chi tiết công dụng, vai trò, các hình thức phân loại phổ biến và tiêu chí lựa chọn quan trọng giúp bạn đưa ra quyết định tối ưu và đảm bảo hệ thống điện hoạt động bền bỉ, an toàn.

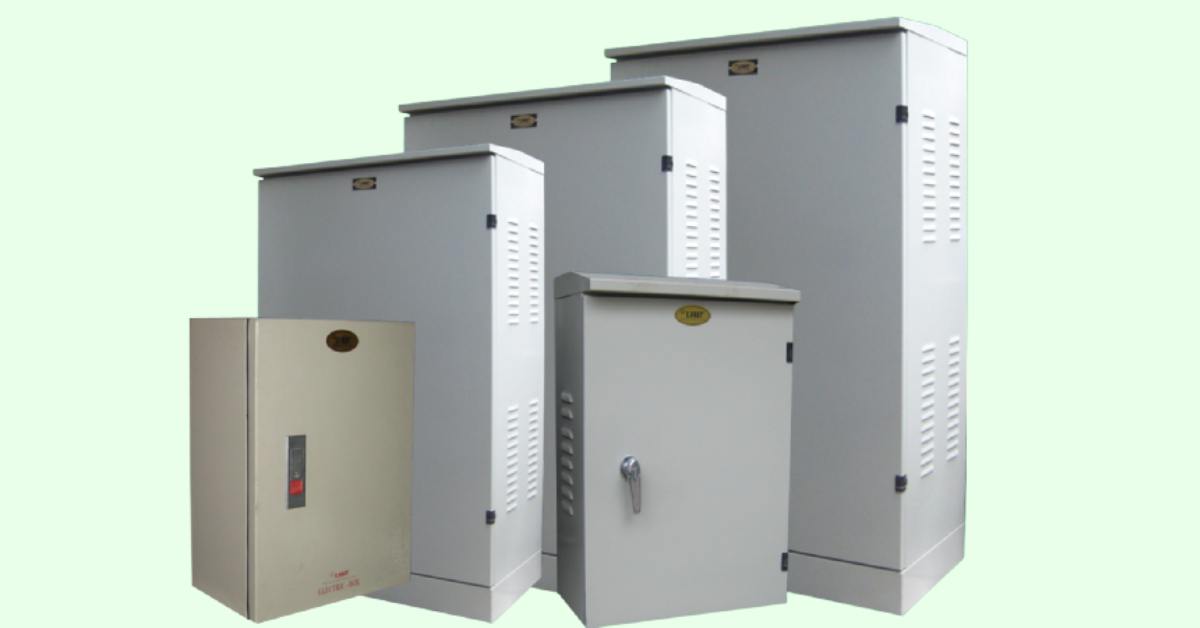

Vỏ tủ điện công nghiệp là gì?

Vỏ tủ điện công nghiệp là gì?

Vỏ tủ điện công nghiệp là một thành phần cơ bản và thiết yếu trong mọi hệ thống điện. Nó đóng vai trò là lớp bảo vệ bên ngoài, dùng để chứa và bảo vệ an toàn cho tất cả các thiết bị điện quan trọng, mạch điều khiển và linh kiện điện tử được lắp đặt bên trong. Đây không chỉ là một chiếc hộp kim loại mà là giải pháp kỹ thuật nhằm đảm bảo độ bền và tính liên tục cho hệ thống.

Chức năng cốt lõi của vỏ tủ là tạo ra một môi trường biệt lập, bảo vệ thiết bị khỏi các tác nhân gây hại từ môi trường sản xuất khắc nghiệt. Những tác nhân này bao gồm bụi bẩn, hơi ẩm, hóa chất ăn mòn và các lực va đập cơ học hoặc rung chấn trong quá trình vận hành của nhà máy. Việc đầu tư vào vỏ tủ chất lượng là khoản đầu tư trực tiếp vào tuổi thọ của thiết bị điện.

Công dụng và vai trò chính của vỏ tủ điện công nghiệp

Vỏ tủ điện công nghiệp mang lại nhiều lợi ích thiết thực, bao gồm ba vai trò chính: Bảo vệ thiết bị, đảm bảo an toàn lao động và hỗ trợ quản lý hệ thống một cách khoa học. Hiểu rõ các công dụng này sẽ giúp doanh nghiệp tối ưu hóa việc vận hành và bảo trì cơ sở hạ tầng điện.

Bảo vệ an toàn cho thiết bị điện bên trong

Bảo vệ an toàn cho thiết bị điện bên trong

Vai trò hàng đầu của vỏ tủ là tạo môi trường lý tưởng cho thiết bị điện hoạt động ổn định và hiệu quả, đặc biệt trong môi trường công nghiệp có nhiều thách thức. Giúp duy trì nhiệt độ và độ ẩm bên trong ở mức cho phép, qua đó kéo dài đáng kể tuổi thọ của các linh kiện điện tử nhạy cảm.

Các tiêu chuẩn bảo vệ quốc tế như IP (Ingress Protection) được áp dụng để xác định khả năng chống chịu của vỏ tủ với bụi và nước. Việc tuân thủ các tiêu chuẩn này giúp ngăn chặn sự xâm nhập của các vật thể rắn và chất lỏng, vốn là nguyên nhân chính gây hỏng hóc, giảm hiệu suất hoặc thậm chí là lỗi hệ thống điện nghiêm trọng.

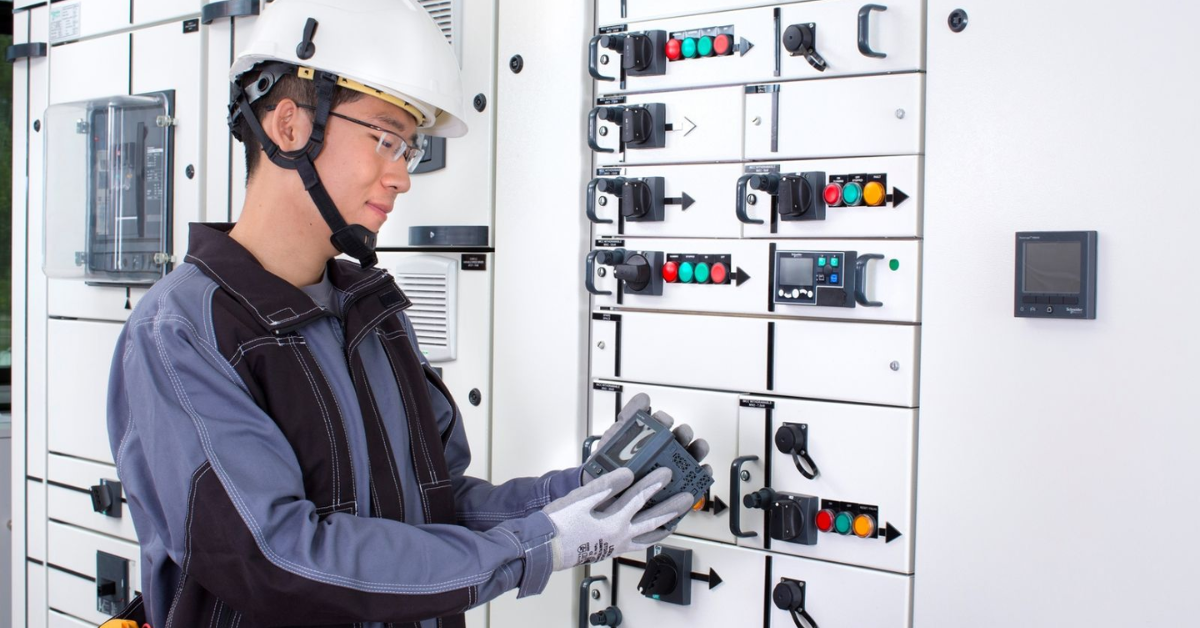

Đảm bảo an toàn cho người vận hành hệ thống

Đảm bảo an toàn cho người vận hành hệ thống

An toàn lao động là một yếu tố không thể thương lượng. Vỏ tủ điện hoạt động như một bức tường bảo vệ, ngăn chặn bất kỳ sự tiếp xúc ngẫu nhiên nào với các bộ phận mang điện áp cao, từ đó loại bỏ nguy cơ giật điện.

Cơ chế khóa an toàn và cảnh báo trên vỏ tủ chỉ cho phép người có thẩm quyền và chuyên môn tiếp cận khu vực điện nguy hiểm. Trong trường hợp xảy ra sự cố kỹ thuật bên trong, vỏ tủ điện công nghiệp có nhiệm vụ cô lập tia lửa điện hoặc ngọn lửa, bảo vệ người lao động xung quanh và ngăn chặn thảm họa cháy nổ lan sang các khu vực khác.

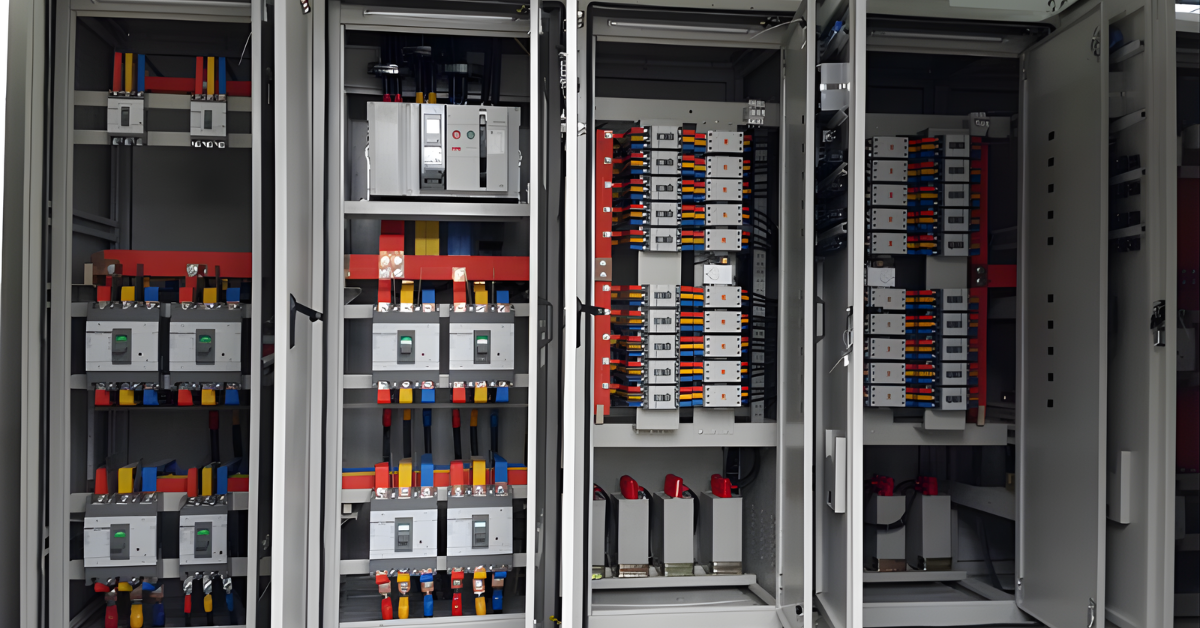

Giúp sắp xếp và quản lý hệ thống một cách khoa học

Giúp sắp xếp và quản lý hệ thống một cách khoa học

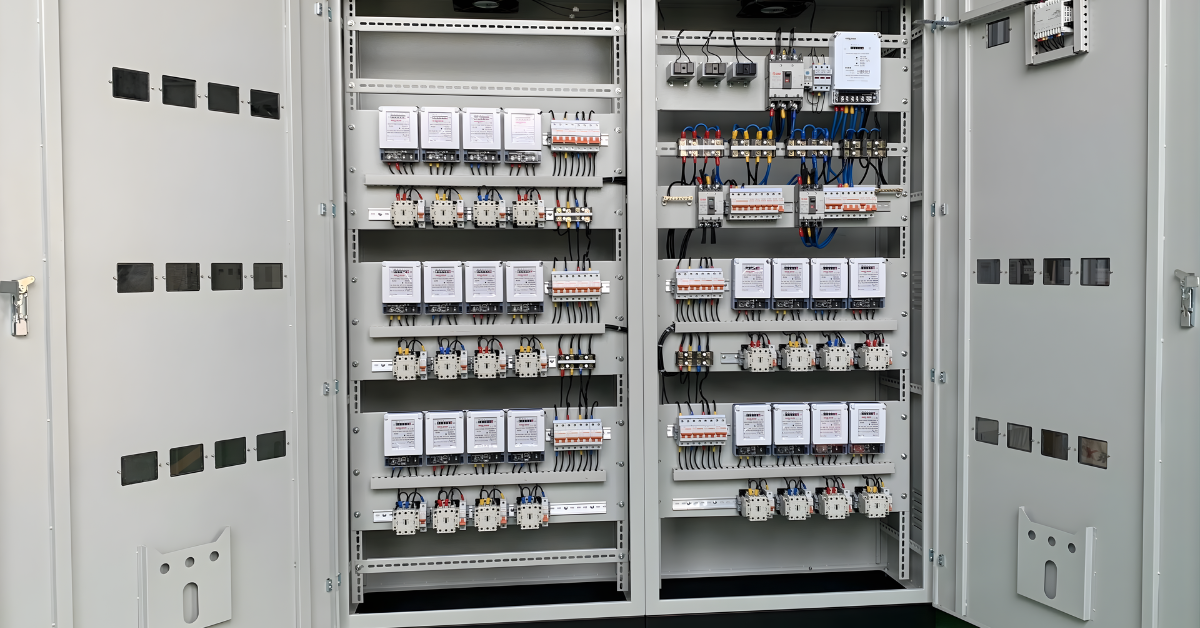

Một hệ thống điện được quản lý tốt là một hệ thống đáng tin cậy. Vỏ tủ điện công nghiệp cung cấp một không gian có tổ chức để bố trí hàng trăm thiết bị, dây dẫn và mạch điều khiển theo một sơ đồ logic, tuân thủ các quy tắc kỹ thuật.

Việc sắp xếp khoa học bên trong vỏ tủ, sử dụng các thanh ray và máng cáp chuyên dụng, giúp kỹ thuật viên dễ dàng thực hiện công việc lắp đặt, kiểm tra, bảo trì và khắc phục sự cố một cách nhanh chóng. Sự gọn gàng này làm giảm thời gian chết của máy móc, đồng thời tạo điều kiện thuận lợi cho việc mở rộng hoặc nâng cấp công suất hệ thống trong tương lai.

Phân loại các loại vỏ tủ điện công nghiệp phổ biến

Để đáp ứng được yêu cầu đa dạng của các ngành công nghiệp, vỏ tủ điện công nghiệp được phân loại dựa trên nhiều tiêu chí khác nhau như môi trường lắp đặt, vật liệu chế tạo và mục đích sử dụng. Việc phân loại giúp người dùng xác định chính xác loại tủ cần thiết cho dự án của mình.

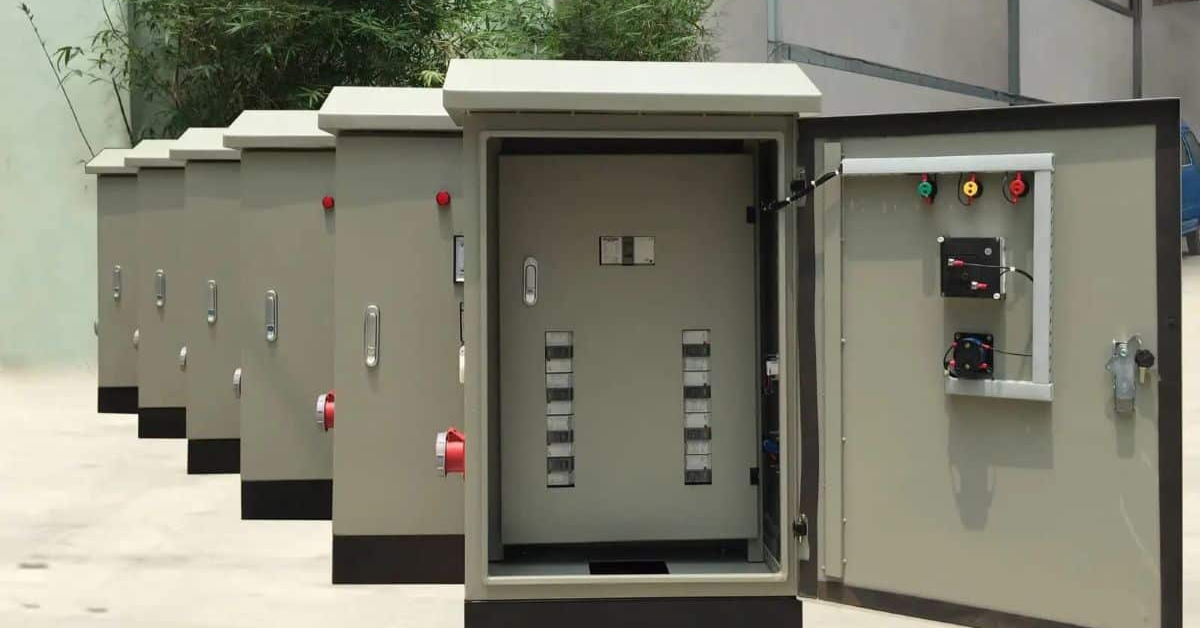

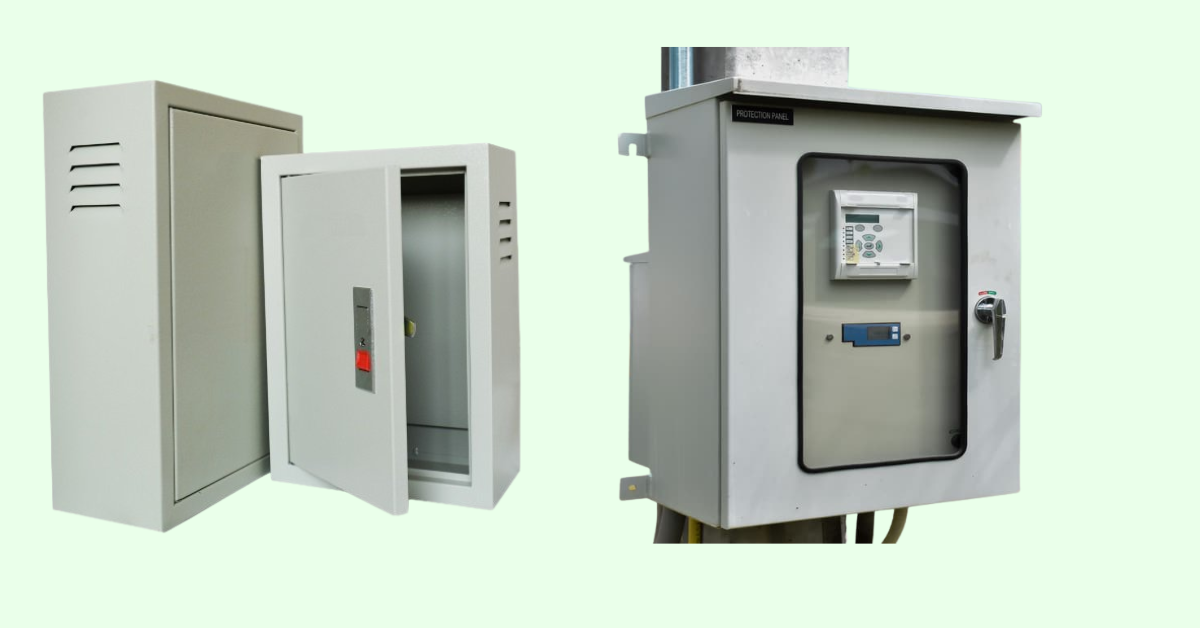

Phân loại theo vị trí lắp đặt

Phân loại theo vị trí lắp đặt

Vị trí lắp đặt là yếu tố quyết định đến cấu trúc và mức độ bảo vệ cần thiết của vỏ tủ. Tủ điện được chia thành hai nhóm chính: Lắp đặt trong nhà và lắp đặt ngoài trời.

• Tủ lắp đặt trong nhà (Indoor) thường dùng trong môi trường khô ráo, ít bụi, có tiêu chuẩn IP thấp hơn như IP40 hoặc IP54.

• Ngược lại, tủ lắp đặt ngoài trời (Outdoor) phải chịu được nắng, mưa và nhiệt độ khắc nghiệt, do đó bắt buộc phải có tiêu chuẩn bảo vệ cao như IP65 hoặc IP66, đi kèm với thiết kế mái che và gioăng cao su kín nước.

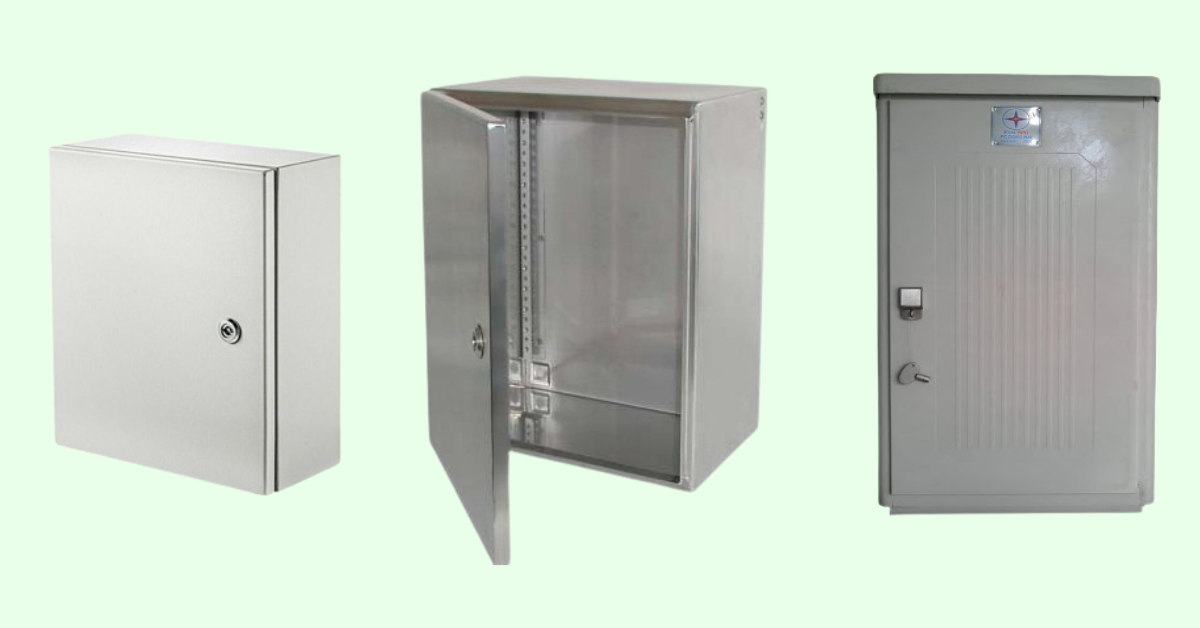

Phân loại theo vật liệu sản xuất

Phân loại theo vật liệu sản xuất

Vật liệu sản xuất quyết định độ bền, khả năng chống ăn mòn và chi phí của vỏ tủ điện công nghiệp. Ba loại vật liệu phổ biến nhất là thép sơn tĩnh điện, inox và nhựa.

• Thép sơn tĩnh điện là loại phổ biến nhất vì có giá thành hợp lý và độ bền cơ học tốt, phù hợp cho môi trường công nghiệp thông thường.

• Inox (thép không gỉ) như Inox 304 hoặc 316 được dùng cho các môi trường ẩm ướt, ăn mòn cao hoặc có yêu cầu vệ sinh nghiêm ngặt (thực phẩm, y tế).

• Ngoài ra, vỏ tủ Composite được dùng khi cần cách điện hoàn toàn hoặc chống hóa chất mạnh.

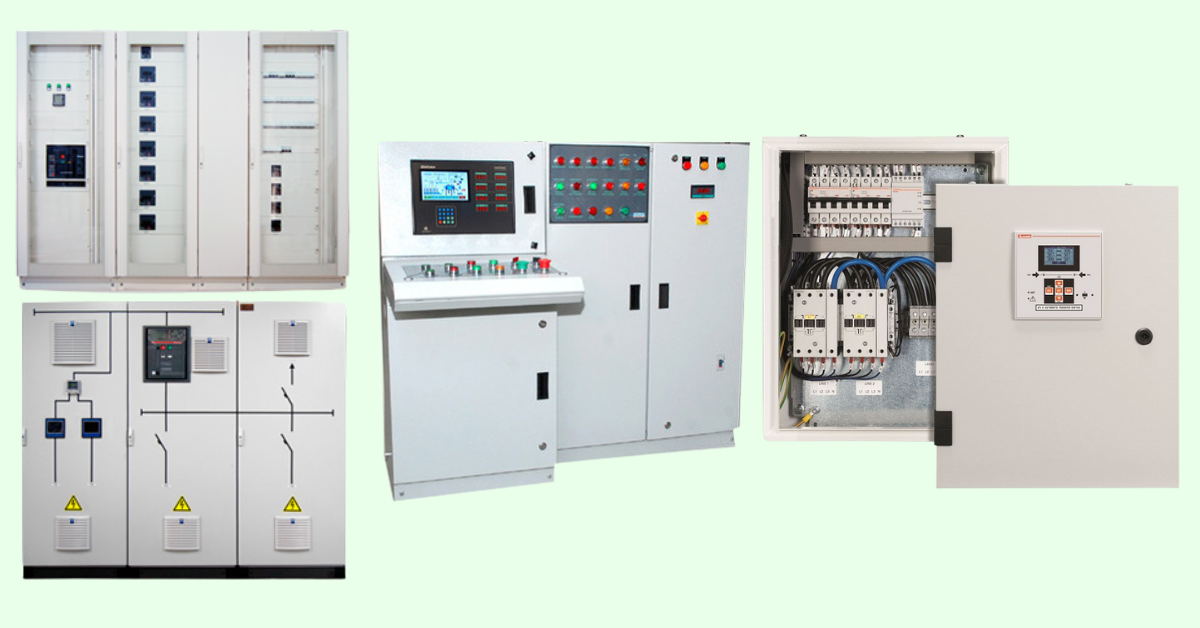

Phân loại theo kiểu dáng thiết kế

Phân loại theo kiểu dáng thiết kế

Kiểu dáng thiết kế phản ánh chức năng chuyên biệt của từng loại vỏ tủ trong hệ thống điện tổng thể. Sự khác biệt nằm ở cấu trúc bên trong và cơ chế hoạt động của thiết bị.

Các kiểu dáng phổ biến bao gồm: Tủ điện phân phối tổng (MSB) có kích thước lớn, tủ điều khiển (Control Panel) chứa PLC và và tủ ATS (Automatic Transfer Switch) dùng để chuyển nguồn tự động. Mỗi loại tủ đều có thiết kế cửa, vách ngăn và hệ thống thông gió riêng biệt để tối ưu hóa công năng sử dụng.

Tiêu chí lựa chọn vỏ tủ điện công nghiệp phù hợp

Việc chọn lựa vỏ tủ điện công nghiệp không đúng chuẩn có thể dẫn đến hỏng hóc thiết bị, rủi ro an toàn và lãng phí chi phí đầu tư. Nắm rõ các tiêu chí dưới đây giúp doanh nghiệp đưa ra quyết định chính xác, đảm bảo vỏ tủ không chỉ phù hợp về mặt chức năng mà còn đáp ứng được các quy định an toàn và độ bền lâu dài trong môi trường sử dụng thực tế.

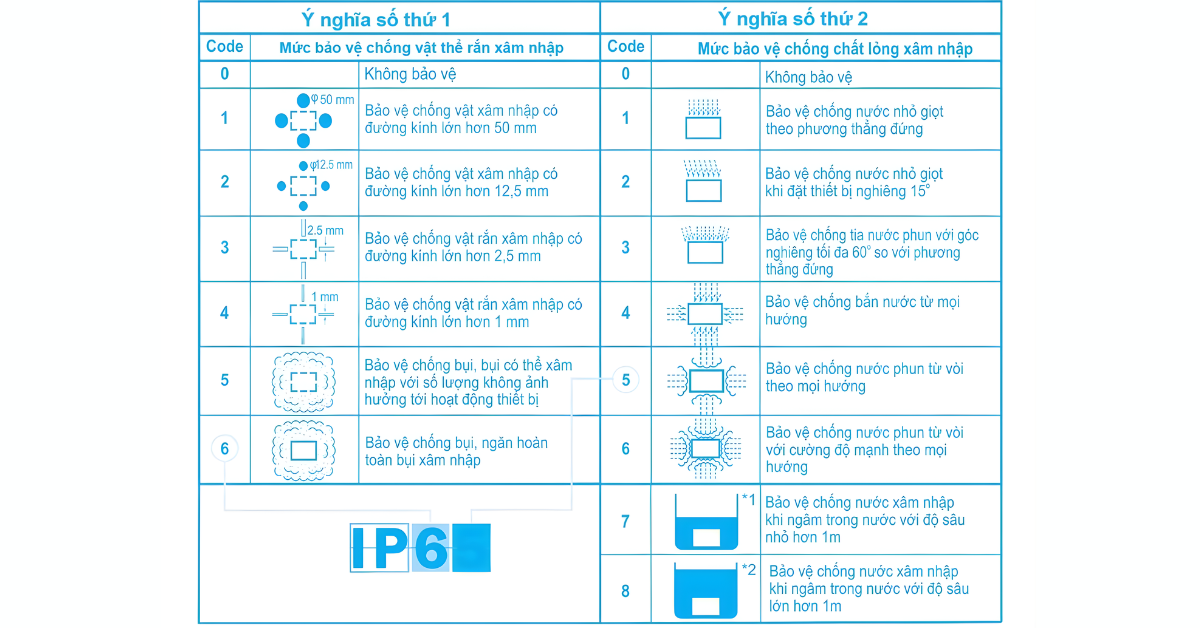

Mức độ bảo vệ (Tiêu chuẩn IP)

Mức độ bảo vệ (Tiêu chuẩn IP)

Tiêu chuẩn IP (Ingress Protection) là yếu tố kỹ thuật tiên quyết, xác định khả năng chống lại bụi (chữ số đầu) và nước (chữ số sau). Mức độ bảo vệ phải tương xứng với mức độ khắc nghiệt của môi trường lắp đặt.

Ví dụ: Môi trường nhiều bụi mịn như xưởng gỗ cần IP6x, trong khi khu vực tiếp xúc trực tiếp với nước mưa hoặc phun xịt cần IP66 trở lên. Việc chọn đúng tiêu chuẩn IP giúp tối ưu chi phí, tránh việc mua tủ có tiêu chuẩn quá cao không cần thiết hoặc quá thấp gây rủi ro an toàn.

Kích thước và không gian lắp đặt

Kích thước của vỏ tủ phải đủ lớn để chứa tất cả thiết bị hiện tại và cả không gian dự phòng cho việc mở rộng trong tương lai. Kích thước cần tính toán cả chiều sâu để đảm bảo có đủ không gian đi dây và tản nhiệt hiệu quả.

Không gian bên ngoài cũng cần được xem xét để đảm bảo cửa tủ có thể mở hoàn toàn mà không bị vật cản, thuận tiện cho công tác kiểm tra và bảo trì. Việc bố trí các thiết bị bên trong phải tuân thủ khoảng cách an toàn và quy tắc kỹ thuật để tránh hồ quang điện.

Vật liệu và độ dày

Vật liệu và độ dày

Lựa chọn vật liệu phù hợp với môi trường sử dụng là rất quan trọng để đảm bảo tuổi thọ của vỏ tủ điện công nghiệp. Độ dày của tấm kim loại (thường từ 1.5mm đến 3.0mm) phải đủ cứng vững để chịu được tải trọng của thiết bị và chống biến dạng.

Nếu sử dụng thép sơn tĩnh điện, cần kiểm tra chất lượng và quy trình sơn để đảm bảo khả năng chống gỉ và trầy xước. Đối với tủ inox, cần xác nhận loại vật liệu là 304 hoặc 316 để có khả năng chống ăn mòn tối ưu trong các môi trường đặc thù.

Khả năng tản nhiệt

Các thiết bị điện công suất lớn thường sinh ra nhiệt, làm tăng nhiệt độ bên trong vỏ tủ và có thể gây lỗi hệ thống. Do đó, khả năng tản nhiệt là một tiêu chí không thể bỏ qua. Vỏ tủ cần được thiết kế với các lỗ thông gió hoặc lắp đặt quạt tản nhiệt, thậm chí là điều hòa tủ điện đối với các môi trường có nhiệt độ bên ngoài rất cao. Việc duy trì nhiệt độ ổn định giúp kéo dài tuổi thọ và đảm bảo hiệu suất của các linh kiện điện tử.

Yêu cầu về an toàn và quy chuẩn

Yêu cầu về an toàn và quy chuẩn

Mọi vỏ tủ điện công nghiệp bắt buộc phải tuân thủ nghiêm ngặt các quy chuẩn an toàn điện hiện hành như IEC (Ủy ban Kỹ thuật Điện Quốc tế). Điều này đảm bảo tính tương thích và độ an toàn khi vận hành trong môi trường công nghiệp.

Hệ thống tiếp địa của vỏ tủ cần được thiết kế và kết nối một cách chính xác, đảm bảo mọi dòng rò hay điện áp cảm ứng đều được dẫn xuống đất an toàn, bảo vệ người vận hành. Các chi tiết lắp ráp như bản lề, khóa cửa phải có độ bền cơ học cao, dễ dàng thao tác khi cần bảo trì. Chúng cũng phải đáp ứng được tiêu chuẩn kín nước và kín bụi đã được lựa chọn.

Vỏ tủ điện công nghiệp là yếu tố không thể thiếu để bảo vệ toàn diện hệ thống điện, từ thiết bị bên trong đến sự an toàn của con người. Việc đầu tư vào vỏ tủ chất lượng chính là bảo vệ tài sản và năng suất của doanh nghiệp. Nếu cần xác định loại vỏ tủ phù hợp nhất với điều kiện vận hành khắc nghiệt của mình hoặc cần giải pháp sản xuất theo yêu cầu, hãy liên hệ Saigon Sinco ngay hôm nay để được đội ngũ chuyên gia tư vấn và cung cấp sản phẩm với chất lượng và độ bền vượt trội!
