Vỏ tủ điện là gì? Phân loại và cách lựa chọn chi tiết

Vỏ tủ điện giữ vai trò quan trọng trong việc bảo vệ và đảm bảo an toàn cho hệ thống điện. Hiểu rõ khái niệm, đặc điểm và cách lựa chọn vỏ tủ điện phù hợp sẽ giúp công trình vận hành ổn định, bền bỉ và an toàn hơn. Trong bài viết này, Saigon Sinco sẽ mang đến cẩm nang chi tiết về các loại vỏ tủ điện phổ biến, hỗ trợ bạn đưa ra lựa chọn chính xác và hiệu quả nhất cho dự án.

Vỏ tủ điện là gì?

Vỏ tủ điện (hay còn gọi là tủ điện công nghiệp, tủ điện điều khiển, tủ điện dân dụng) là một loại hộp hoặc tủ được thiết kế để chứa và bảo vệ các thiết bị điện bên trong như aptomat, contactor, rơle, biến tần, cầu chì...

Nó đóng vai trò như một lớp vỏ bọc bên ngoài, tạo thành một không gian an toàn và có tổ chức cho toàn bộ hệ thống điện. Sản phẩm này có nhiều kích thước và vật liệu khác nhau, phù hợp với từng môi trường và mục đích sử dụng.

Một chiếc vỏ tủ điện sẽ bao gồm:

• Thân tủ: Khung chính, chịu lực và giữ các thiết bị.

• Cánh tủ: Giúp dễ dàng tiếp cận các thiết bị bên trong.

• Các tấm mặt bích và phụ kiện: Khóa, bản lề, gioăng cao su chống nước, v.v...

Thiết kế này không chỉ giúp bảo vệ mà còn tối ưu hóa không gian lắp đặt. Một sản phẩm chất lượng phải đảm bảo sự chắc chắn, độ bền và khả năng chống chịu tốt.

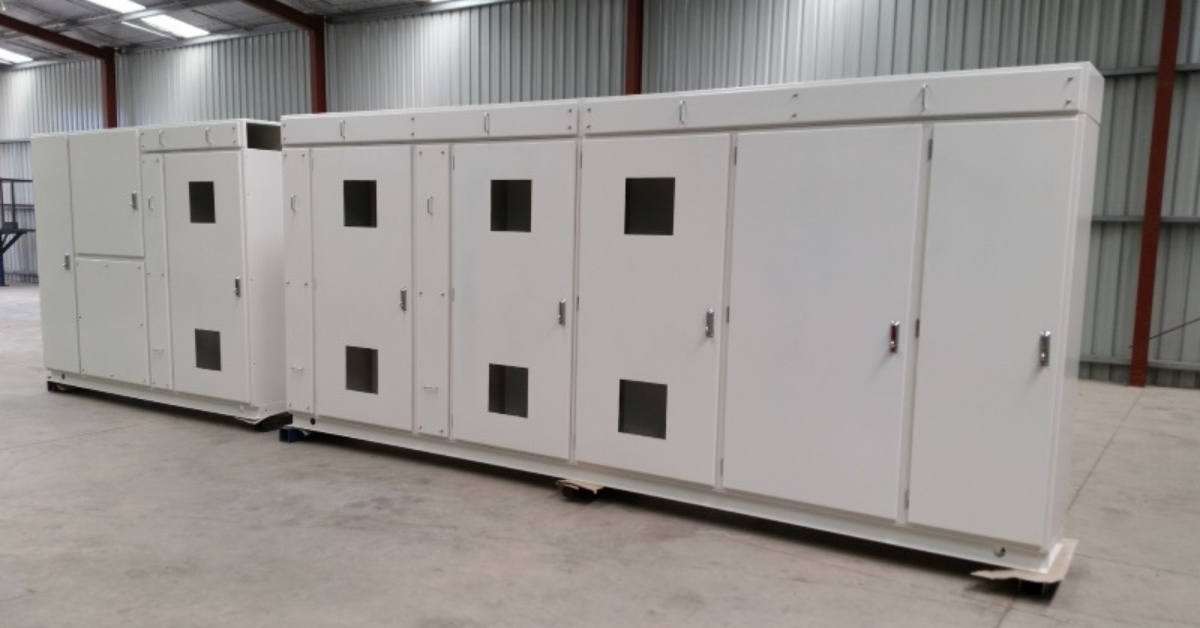

Vỏ tủ điện

Chức năng và vai trò chính của vỏ tủ điện

Vỏ tủ điện không chỉ là một chiếc hộp đơn giản mà còn đóng vai trò cực kỳ quan trọng trong việc vận hành an toàn và hiệu quả của hệ thống điện.

Bảo vệ các thiết bị điện

Chức năng quan trọng nhất của vỏ tủ điện là bảo vệ các thiết bị điện nhạy cảm bên trong khỏi các tác động tiêu cực từ môi trường. Vỏ tủ giúp ngăn chặn bụi bẩn, nước, hóa chất, hơi ẩm và các yếu tố cơ học như va đập. Điều này đặc biệt quan trọng trong các môi trường công nghiệp khắc nghiệt, nơi có nhiều yếu tố gây hại cho thiết bị điện.

Nhờ có lớp bảo vệ này, tuổi thọ của các thiết bị được kéo dài, giảm thiểu chi phí sửa chữa và thay thế. Sản xuất vỏ tủ điện theo tiêu chuẩn sẽ đảm bảo hiệu quả bảo vệ cao nhất, tránh rủi ro hỏng hóc.

Đảm bảo an toàn cho người sử dụng

Vỏ tủ điện có tác dụng cách ly các thiết bị mang điện với người sử dụng, ngăn ngừa nguy cơ điện giật. Vỏ tủ thường được làm bằng kim loại, có hệ thống tiếp địa (nối đất) riêng. Khi xảy ra sự cố rò rỉ điện, dòng điện sẽ được dẫn xuống đất một cách an toàn.

Ngoài ra, các khóa tủ và cảnh báo an toàn trên vỏ tủ còn giúp ngăn người không có chuyên môn chạm vào các thiết bị bên trong. Việc tuân thủ các quy chuẩn vỏ tủ điện là cực kỳ cần thiết để bảo vệ tính mạng con người.

Tối ưu hóa không gian và thẩm mỹ

Vỏ tủ điện giúp sắp xếp các thiết bị điện một cách khoa học, gọn gàng và có tổ chức. Điều này không chỉ giúp tiết kiệm không gian lắp đặt mà còn tạo nên một cái nhìn chuyên nghiệp và thẩm mỹ cho công trình.

Nhờ có tủ điện, việc quản lý, bảo trì và sửa chữa hệ thống điện trở nên dễ dàng và nhanh chóng hơn rất nhiều. Một chiếc tủ điện được thiết kế hợp lý sẽ giúp người thợ dễ dàng truy cập và thao tác, nâng cao hiệu suất công việc.

Tạo môi trường làm việc lý tưởng cho thiết bị

Vỏ tủ điện có thể được tích hợp các hệ thống làm mát như quạt thông gió, điều hòa để duy trì nhiệt độ ổn định bên trong. Điều này rất quan trọng đối với các thiết bị nhạy cảm với nhiệt độ như PLC, biến tần, giúp chúng hoạt động ổn định và bền bỉ.

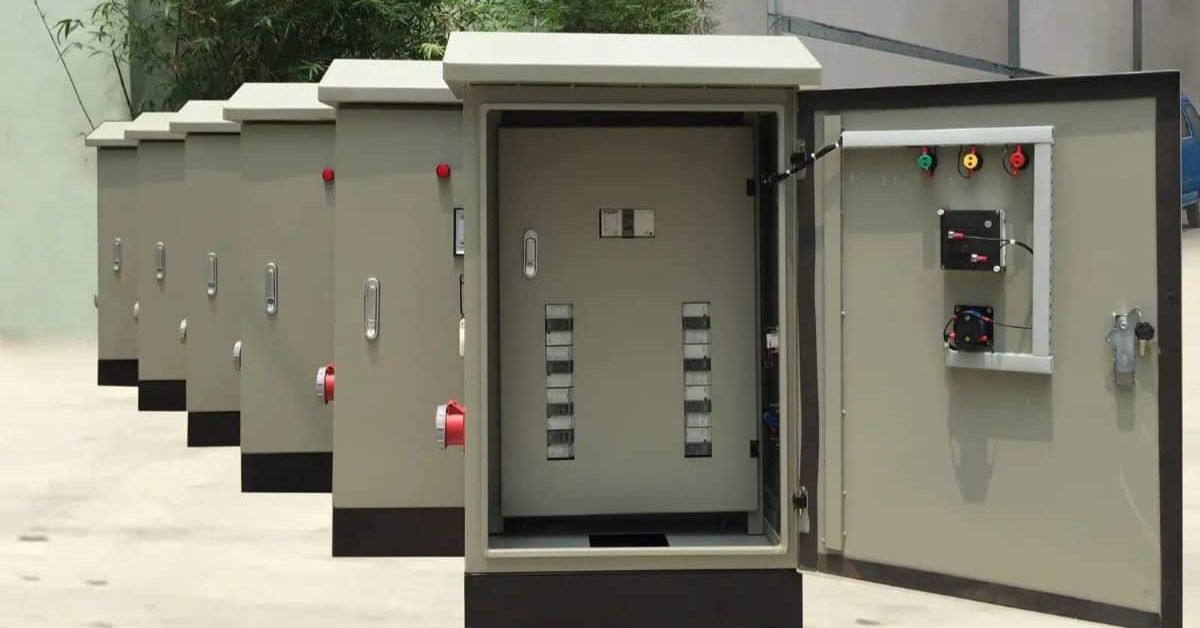

Vỏ tủ điện

Các loại vỏ tủ điện phổ biến hiện nay

Trên thị trường hiện nay có rất nhiều loại vỏ tủ điện khác nhau, được thiết kế để đáp ứng nhu cầu đa dạng của từng loại hình công trình và môi trường lắp đặt. Việc phân loại giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp nhất.

Phân loại theo môi trường lắp đặt

• Vỏ tủ điện trong nhà (IP20 - IP40)

  • Đặc điểm: Thường có chỉ số bảo vệ IP20 đến IP40, đủ khả năng chống bụi bẩn và các vật thể rắn có kích thước lớn. Thường được sơn tĩnh điện để tăng tính thẩm mỹ và chống ăn mòn.

  • Ứng dụng: Lắp đặt trong các tòa nhà văn phòng, khu chung cư, trung tâm thương mại hoặc những nơi có môi trường khô ráo, ít bụi.

• Vỏ tủ điện ngoài trời (IP54 - IP67)

  • Đặc điểm: Có chỉ số bảo vệ IP cao (từ IP54 trở lên), được thiết kế để chống bụi hoàn toàn và chịu được tác động của nước mưa, thậm chí là ngâm trong nước. Vỏ tủ thường có thêm mái che, gioăng cao su chống nước và lớp sơn tĩnh điện dày.

  • Ứng dụng: Lắp đặt ở các khu vực ngoài trời như công viên, trạm bơm, trạm biến áp, công trình giao thông hoặc các khu công nghiệp ven biển.

• Vỏ tủ điện chuyên dụng

  • Đặc điểm: Được thiết kế đặc biệt cho các môi trường khắc nghiệt như nhà máy hóa chất, kho lạnh, hoặc môi trường dễ cháy nổ. Vỏ tủ thường có khả năng chống ăn mòn, chịu nhiệt, chống cháy nổ và có độ bền cơ học cao.

  • Ứng dụng: Nhà máy hóa chất, phòng sạch, kho lạnh, ngành khai thác dầu khí.

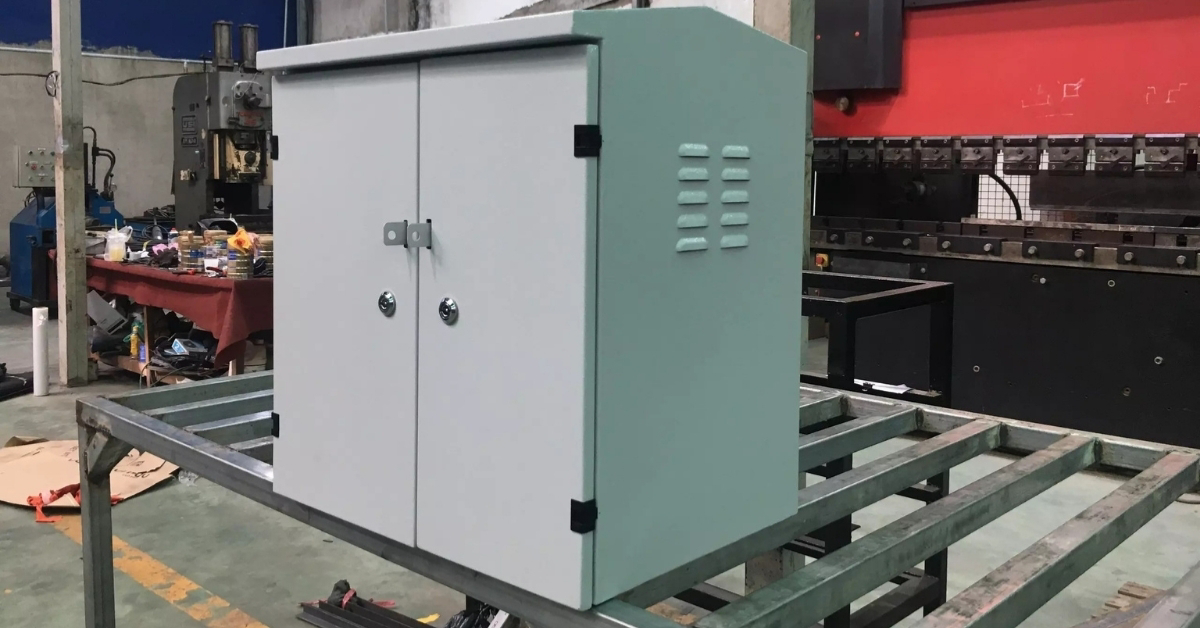

Vỏ tủ điện

Phân loại theo vật liệu chế tạo

• Vỏ tủ điện bằng thép sơn tĩnh điện

  • Đặc điểm: Đây là loại phổ biến nhất. Thép được sơn một lớp sơn tĩnh điện giúp tăng khả năng chống ăn mòn và mang lại tính thẩm mỹ cao. Có thể tùy chọn màu sắc phù hợp với kiến trúc công trình.

  • Ứng dụng: Rộng rãi trong các công trình dân dụng, công nghiệp và thương mại.

• Vỏ tủ điện bằng inox

  • Đặc điểm: Có khả năng chống ăn mòn, gỉ sét vượt trội. Bề mặt sáng bóng, dễ vệ sinh, không bám bẩn.

  • Ứng dụng: Phù hợp với các môi trường yêu cầu vệ sinh cao như nhà máy thực phẩm, dược phẩm, y tế hoặc các khu vực ven biển, môi trường hóa chất.

• Vỏ tủ điện bằng composite hoặc nhựa

  • Đặc điểm: Có trọng lượng nhẹ, khả năng cách điện tốt, chống ăn mòn và chịu được môi trường hóa chất.

  • Ứng dụng: Thường được sử dụng làm hộp đấu dây, tủ điện nhỏ ngoài trời hoặc trong các môi trường có tính ăn mòn cao.

Việc hiểu rõ từng loại vỏ tủ điện sẽ giúp bạn đưa ra lựa chọn đúng đắn, đảm bảo an toàn và hiệu quả cho hệ thống điện của mình.

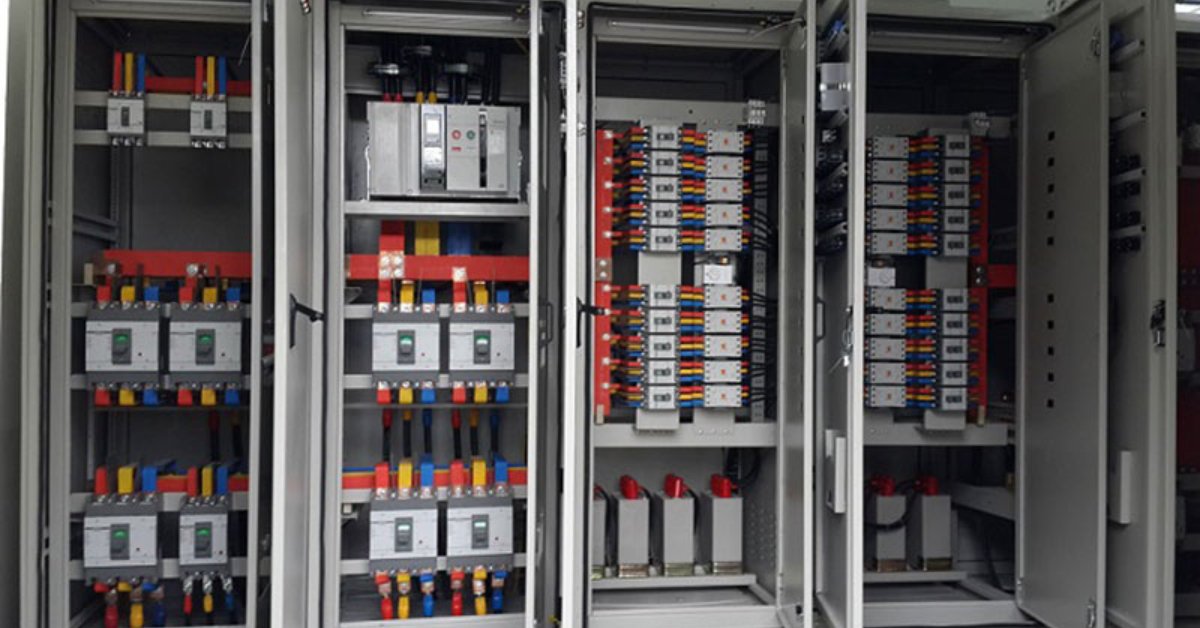

Vỏ tủ điện

Các tiêu chí quan trọng khi chọn mua vỏ tủ điện

Để lựa chọn được một sản phẩm vỏ tủ điện phù hợp và chất lượng, bạn không nên chỉ dựa vào giá thành. Thay vào đó, hãy cân nhắc kỹ lưỡng các tiêu chí dưới đây để đảm bảo an toàn, hiệu quả và độ bền cho hệ thống điện của bạn.

Chất liệu và độ dày

• Chất liệu: Lựa chọn chất liệu phù hợp với môi trường lắp đặt. Vỏ tủ thép sơn tĩnh điện phù hợp với môi trường trong nhà, còn vỏ tủ inox hoặc thép mạ kẽm nhúng nóng sẽ là lựa chọn tối ưu cho môi trường ngoài trời, ven biển hoặc có tính ăn mòn cao.

• Độ dày: Độ dày của vỏ tủ điện ảnh hưởng trực tiếp đến độ bền và khả năng chịu lực. Vỏ tủ thường có độ dày từ 1.0mm đến 2.0mm. Đối với các tủ có kích thước lớn hoặc lắp đặt ngoài trời, bạn nên chọn vỏ tủ có độ dày lớn hơn để đảm bảo sự chắc chắn.

Chỉ số bảo vệ IP (Ingress Protection)

• IP là gì? Chỉ số IP là một tiêu chuẩn quốc tế, cho biết khả năng bảo vệ của vỏ tủ điện khỏi sự xâm nhập của các vật thể rắn (bụi) và chất lỏng (nước).

• Cách chọn:

  • IP20 - IP40: Dành cho các công trình trong nhà, môi trường khô ráo.

  • IP54 - IP55: Chống bụi hoàn toàn, chống tia nước bắn. Phù hợp cho môi trường trong nhà xưởng hoặc ngoài trời có mái che.

  • IP65 - IP67: Chống bụi hoàn toàn, chống tia nước phun mạnh hoặc ngâm trong nước tạm thời. Phù hợp cho môi trường ngoài trời, ven biển hoặc môi trường khắc nghiệt.

Kích thước và thiết kế

• Kích thước: Chọn kích thước phù hợp với số lượng và kích thước của các thiết bị điện cần lắp đặt bên trong. Tủ nên có không gian trống để dễ dàng đi dây, lắp đặt và tản nhiệt.

• Thiết kế: Vỏ tủ điện có nhiều loại như tủ treo tường, tủ đứng, tủ âm tường. Lựa chọn thiết kế phù hợp với không gian và kiến trúc của công trình.

Chất lượng sản phẩm và nhà cung cấp

• Chất lượng: Vỏ tủ điện chất lượng phải được sản xuất theo tiêu chuẩn kỹ thuật, có bề mặt sơn đều, mịn, không bị bong tróc, các mối hàn chắc chắn.

• Nhà cung cấp: Lựa chọn các nhà sản xuất uy tín, có thương hiệu rõ ràng trên thị trường.

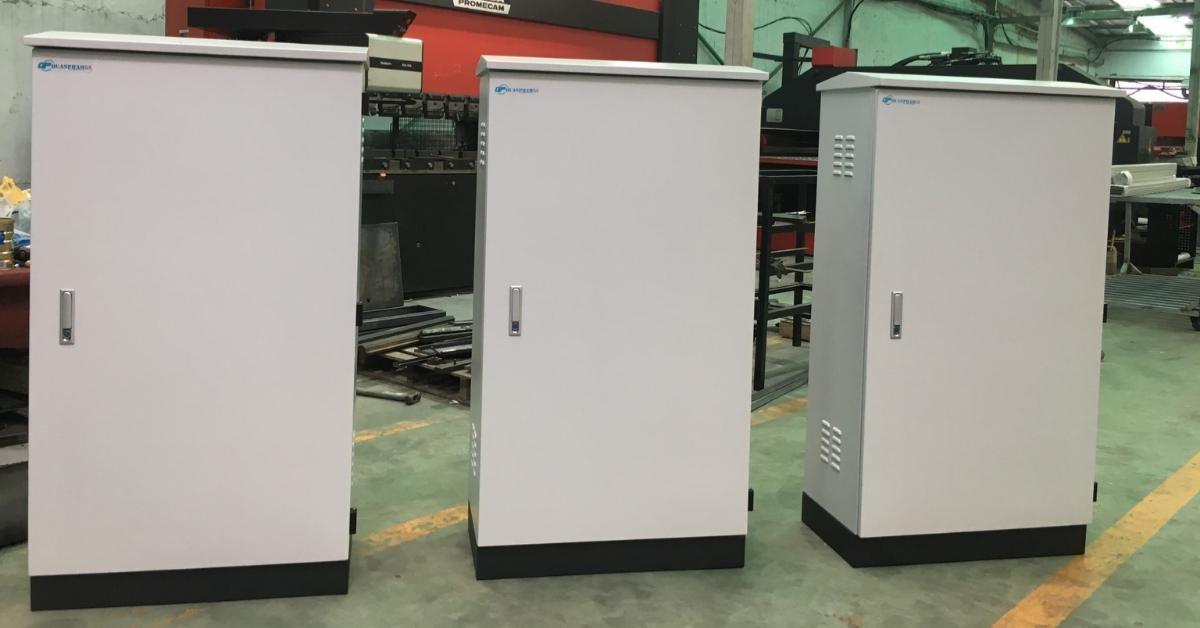

Vỏ tủ điện

Tìm hiểu quy trình sản xuất vỏ tủ điện cơ bản

Quy trình sản xuất vỏ tủ điện bao gồm nhiều công đoạn phức tạp, đòi hỏi sự chính xác cao và công nghệ hiện đại.

• Bước 1: Cắt và đột dập kim loại: Tấm kim loại (thép, inox) được cắt theo kích thước thiết kế. Sau đó, các lỗ khoét trên cánh tủ, thân tủ được đột dập bằng máy CNC để đảm bảo độ chính xác.

• Bước 2: Chấn gấp tạo hình: Tấm kim loại đã được cắt và đột dập sẽ được đưa vào máy chấn gấp thủy lực để tạo hình, tạo các góc, cạnh và các chi tiết cần thiết cho vỏ tủ.

• Bước 3: Hàn và lắp ráp khung: Các chi tiết sau khi chấn gấp sẽ được hàn lại với nhau để tạo thành khung vỏ tủ. Mối hàn phải được xử lý cẩn thận để đảm bảo độ chắc chắn và tính thẩm mỹ.

• Bước 4: Xử lý bề mặt: Bề mặt của vỏ tủ được làm sạch và xử lý hóa chất để chuẩn bị cho quá trình sơn.

• Bước 5: Sơn tĩnh điện: Đây là công đoạn quan trọng nhất. Vỏ tủ được đưa vào buồng sơn, nơi sơn sẽ bám dính vào bề mặt kim loại dưới tác dụng của tĩnh điện. Lớp sơn này giúp vỏ tủ chống ăn mòn, gỉ sét và tăng tính thẩm mỹ.

• Bước 6: Lắp ráp và hoàn thiện: Cuối cùng, các phụ kiện như bản lề, khóa, gioăng cao su, tấm mặt bích... được lắp vào vỏ tủ. Sản phẩm hoàn thiện sẽ được kiểm tra chất lượng trước khi đóng gói và xuất xưởng.

Như vậy, việc nắm rõ vỏ tủ điện , các tiêu chí lựa chọn và quy trình sản xuất là yếu tố then chốt để đảm bảo an toàn và hiệu quả cho mọi hệ thống điện. Việc đầu tư đúng đắn ngay từ đầu không chỉ bảo vệ tài sản mà còn đảm bảo an toàn tính mạng cho con người.

Hãy để Saigon Sinco trở thành đối tác tin cậy của bạn. Chúng tôi chuyên sản xuất và cung cấp các loại vỏ tủ điện chất lượng cao, đạt tiêu chuẩn quốc tế. Liên hệ ngay với chúng tôi để nhận được tư vấn chuyên sâu và giải pháp an toàn nhất cho công trình của bạn!
